vSphere Lab - Part 10 - ESXi 使用 FreeNAS iSCSI

在前面的二個實作部份(Part 8Part 9)中已經完成 FreeNAS 的建置且設定好 iSCSI,接下就如同原先所規劃使用 vmnet5 的網段(192.168.102.0/24)來讓 ESXi 主機連結 FreeNAS。

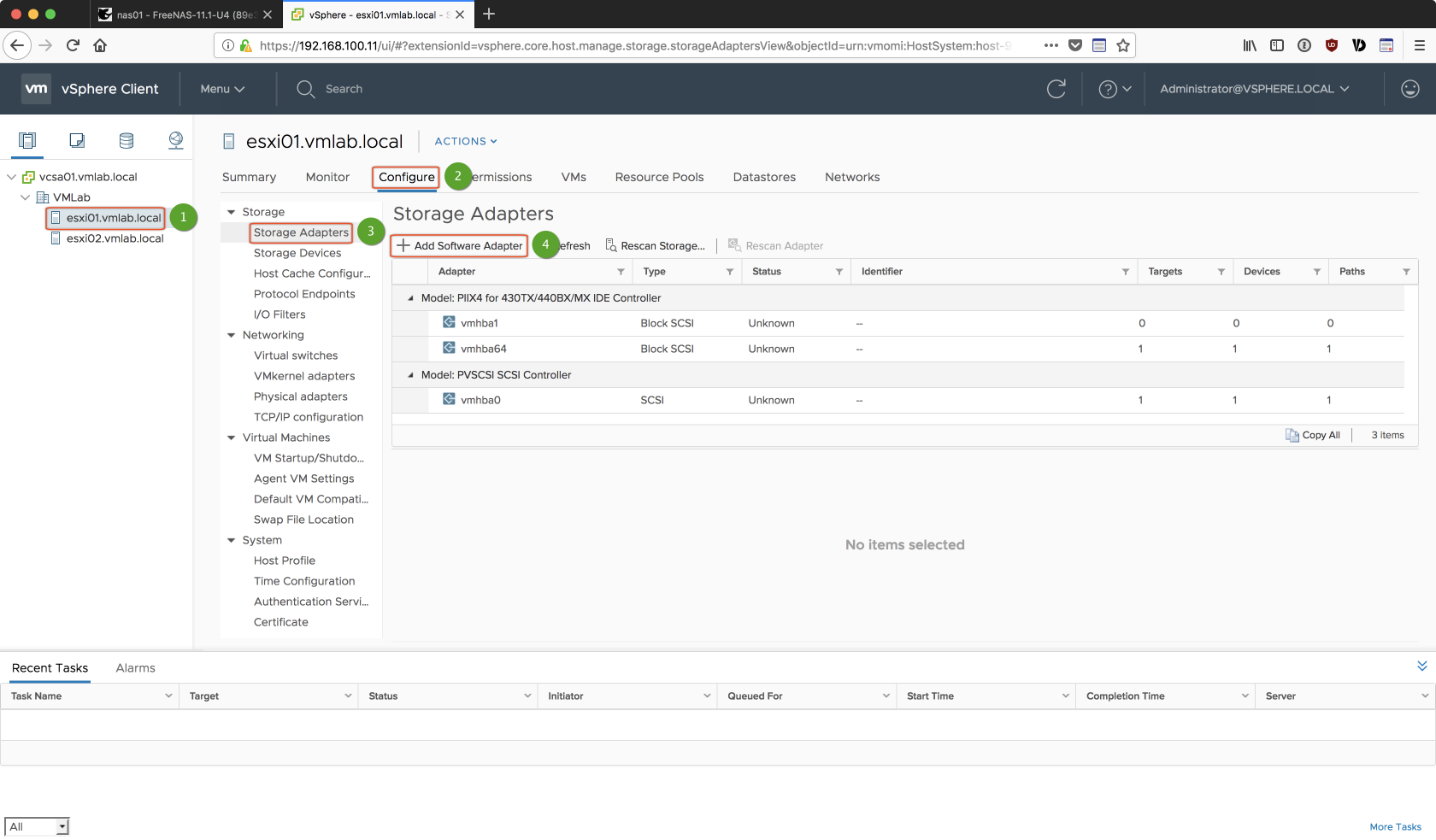

❖ 登入 vCenter Web Client ,選擇任一 ESXi 主機(例如 esxi01.vmlab.local),從 Configure → Storage Adapters 點按 + Add Software Adapter

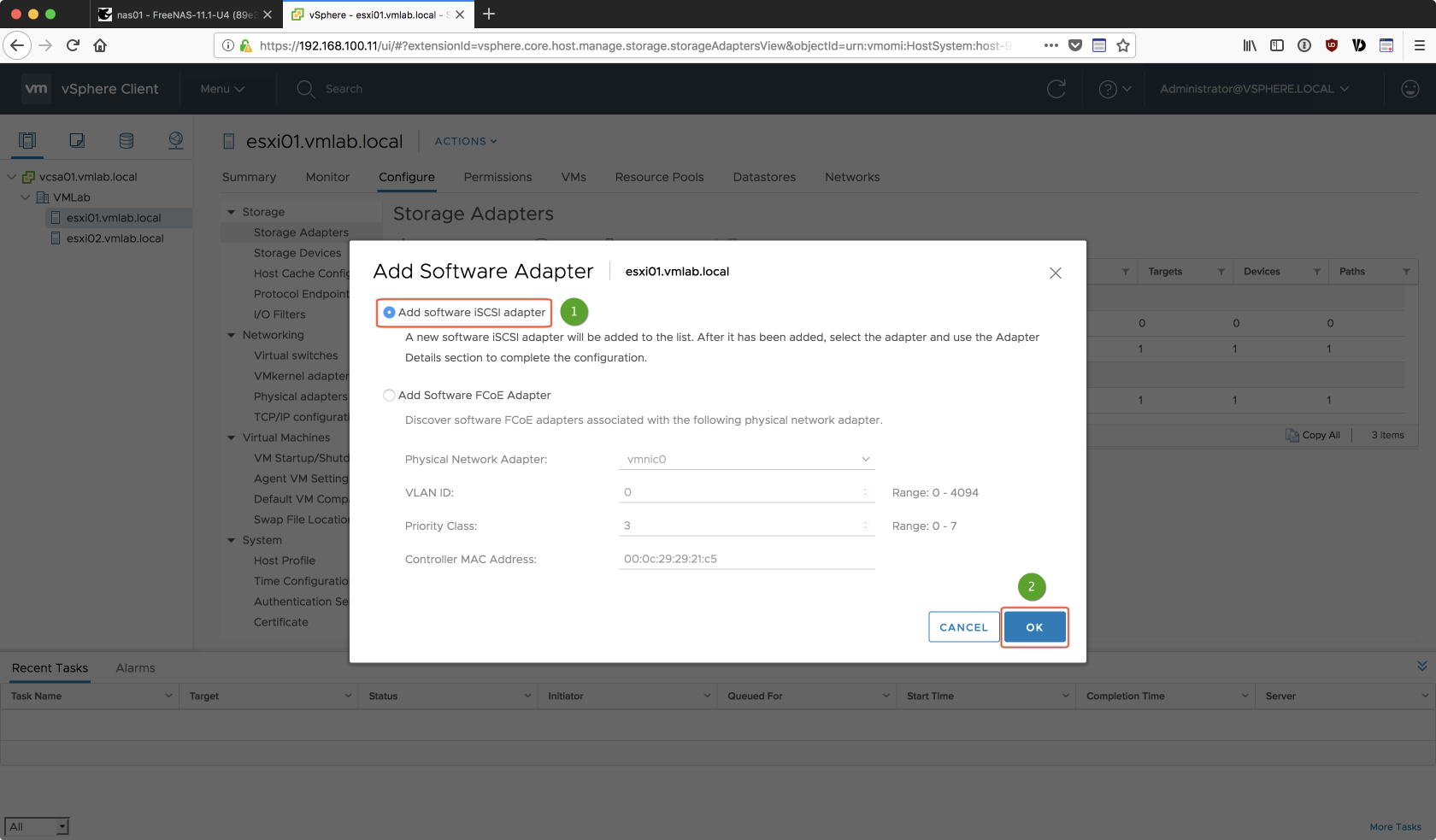

❖ 選擇 Add software iSCSI adapter,按 OK

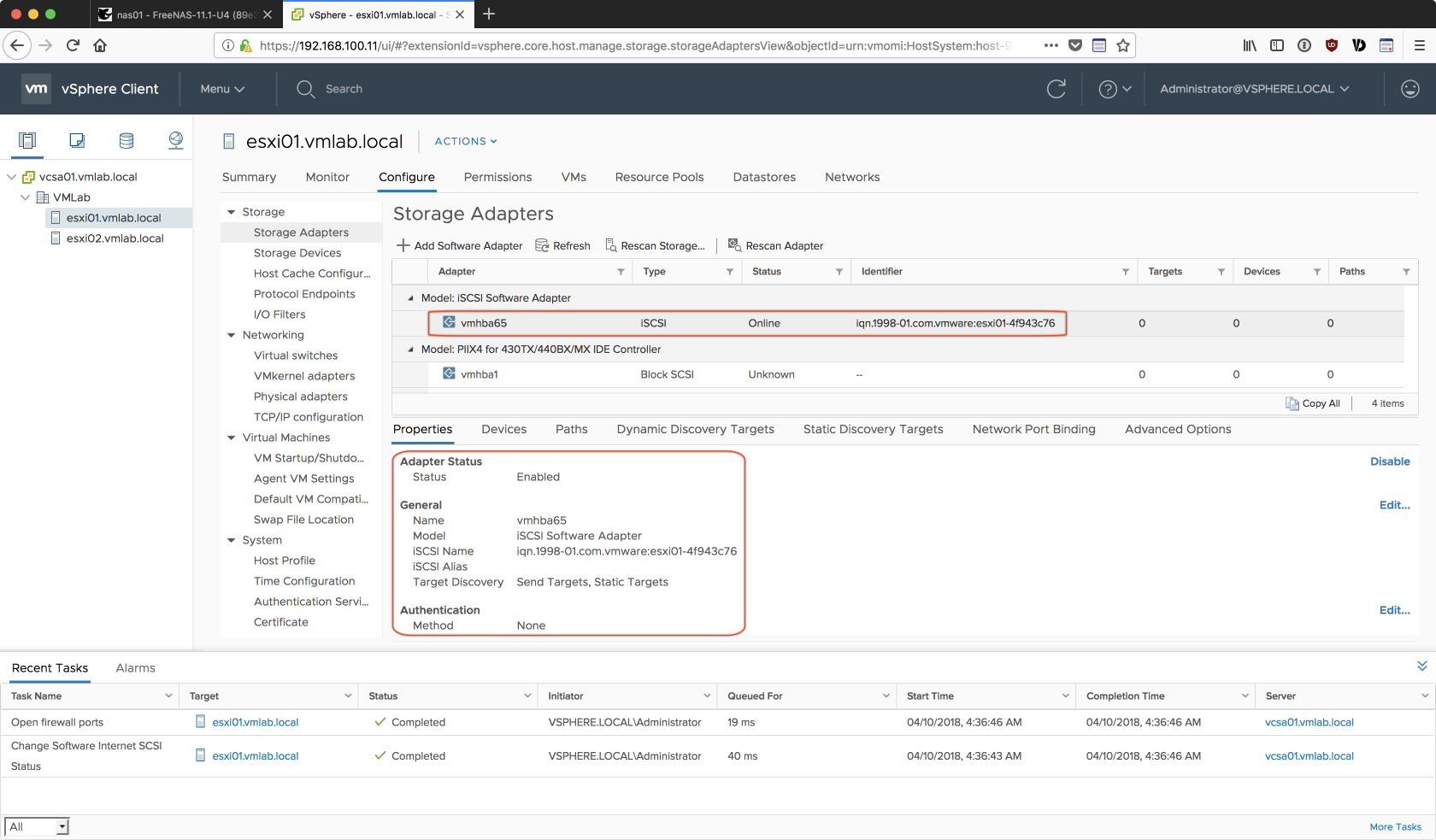

❖ 可以看到已經新增一張 iSCSI software Adapter
❖ 對這張 iSCSI 網路卡做進一步的設定,選取新增的 iSCSI Software Adapter(vmhba65)→ Network Port Binding,再點選 Add…

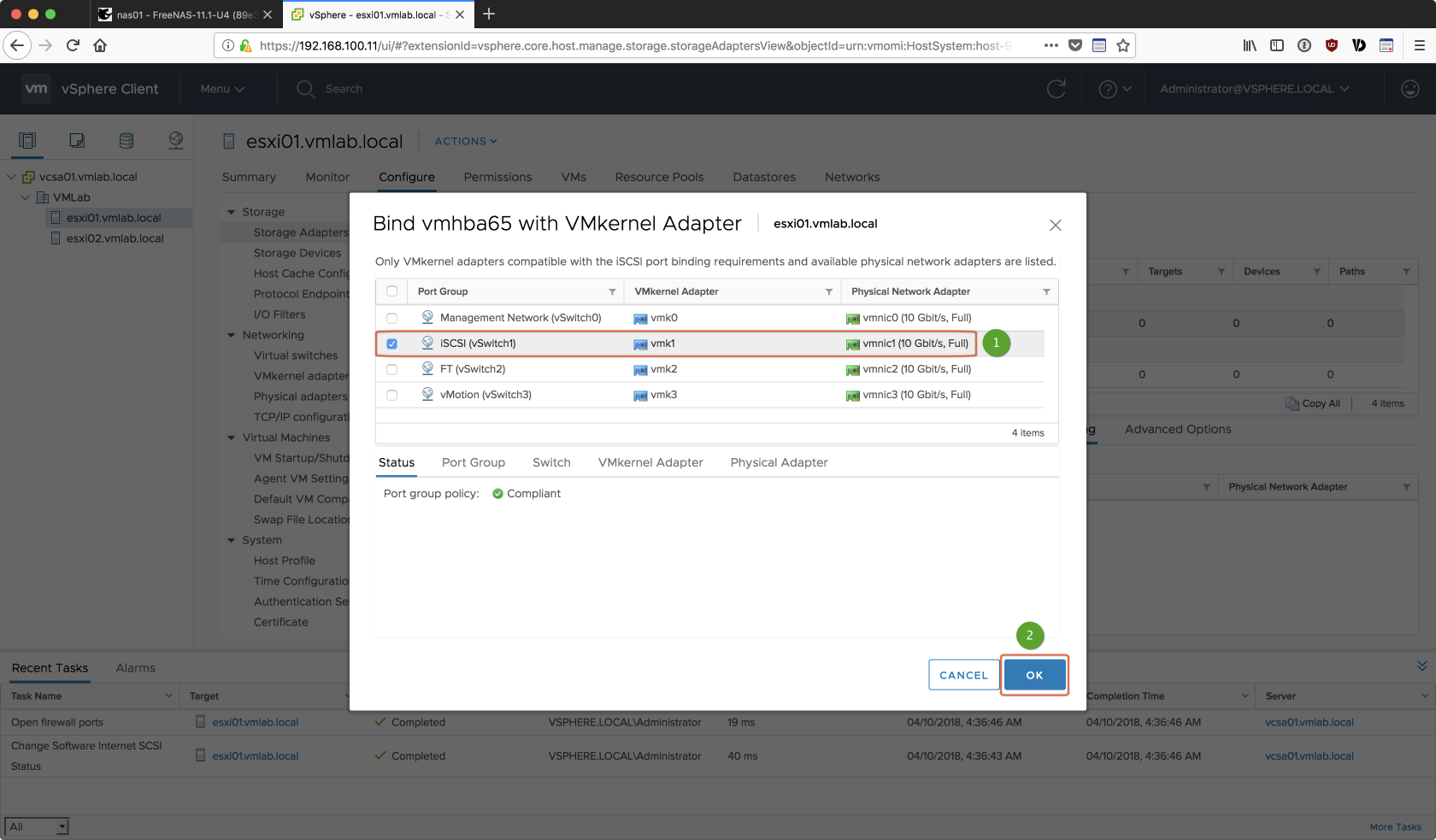

❖ 勾選先前已設定好的 iSCSI (vSwitch1) Port Group

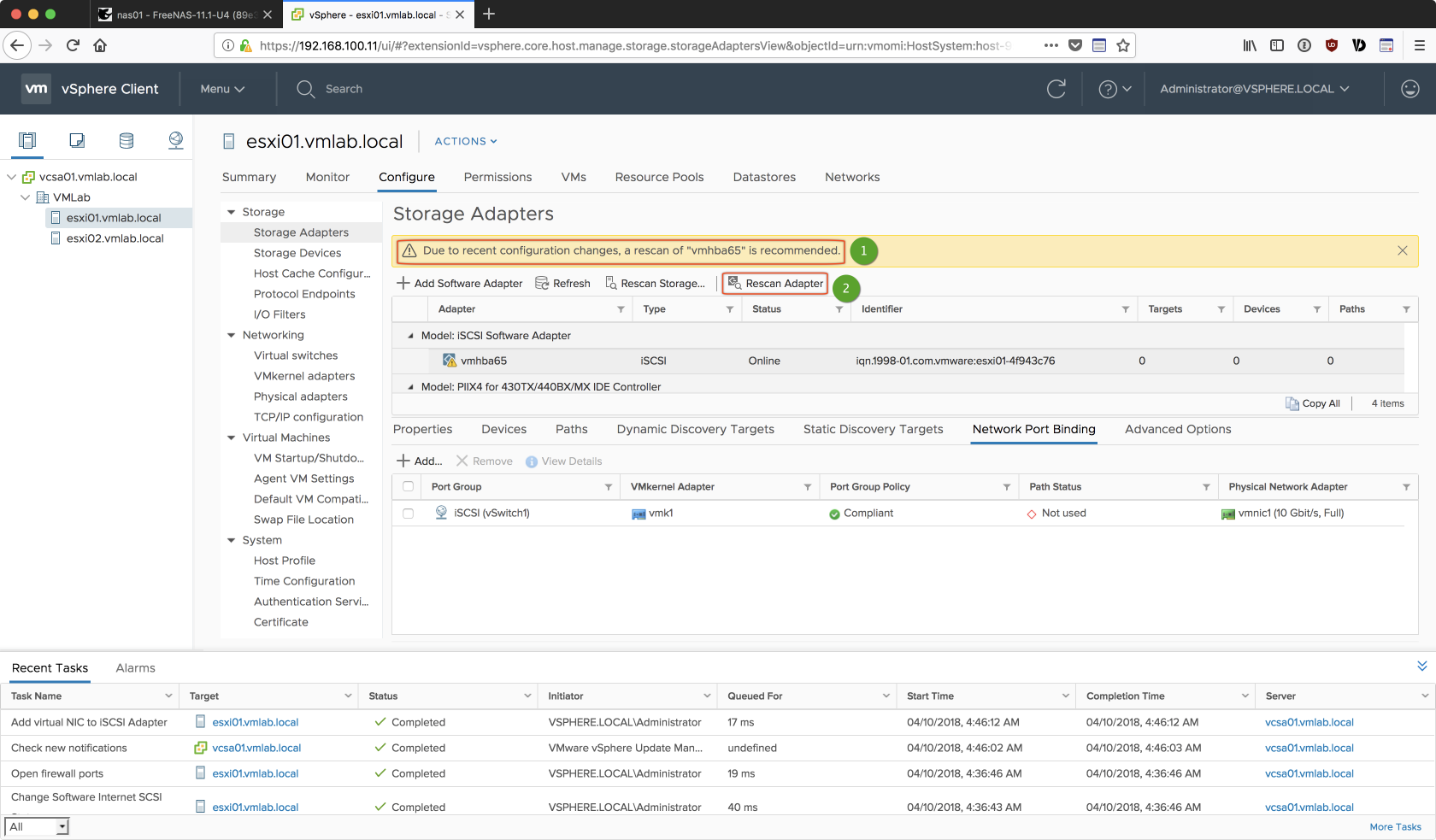

❖ 螢幕上會出現黃底警示訊息,建議重新掃瞄(rescan)iSCSI Software Adapter 以找到已新增的 iSCSI 設備。如圖示按下 Rescan Adapter 按鈕

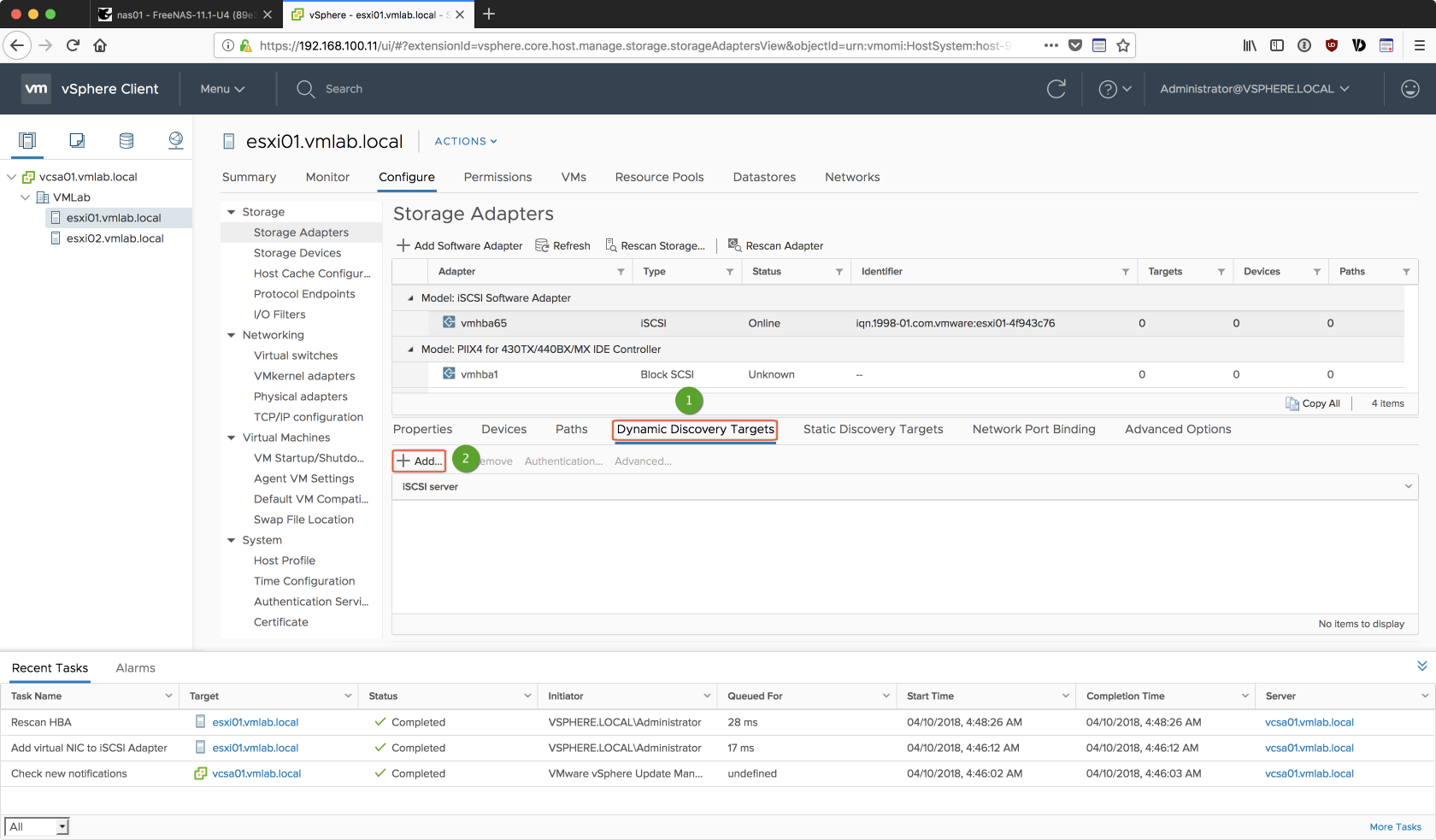

❖ 新增 Target iSCSI 設備:點點 Dynamic Discovery Targets,再點按 + Add…

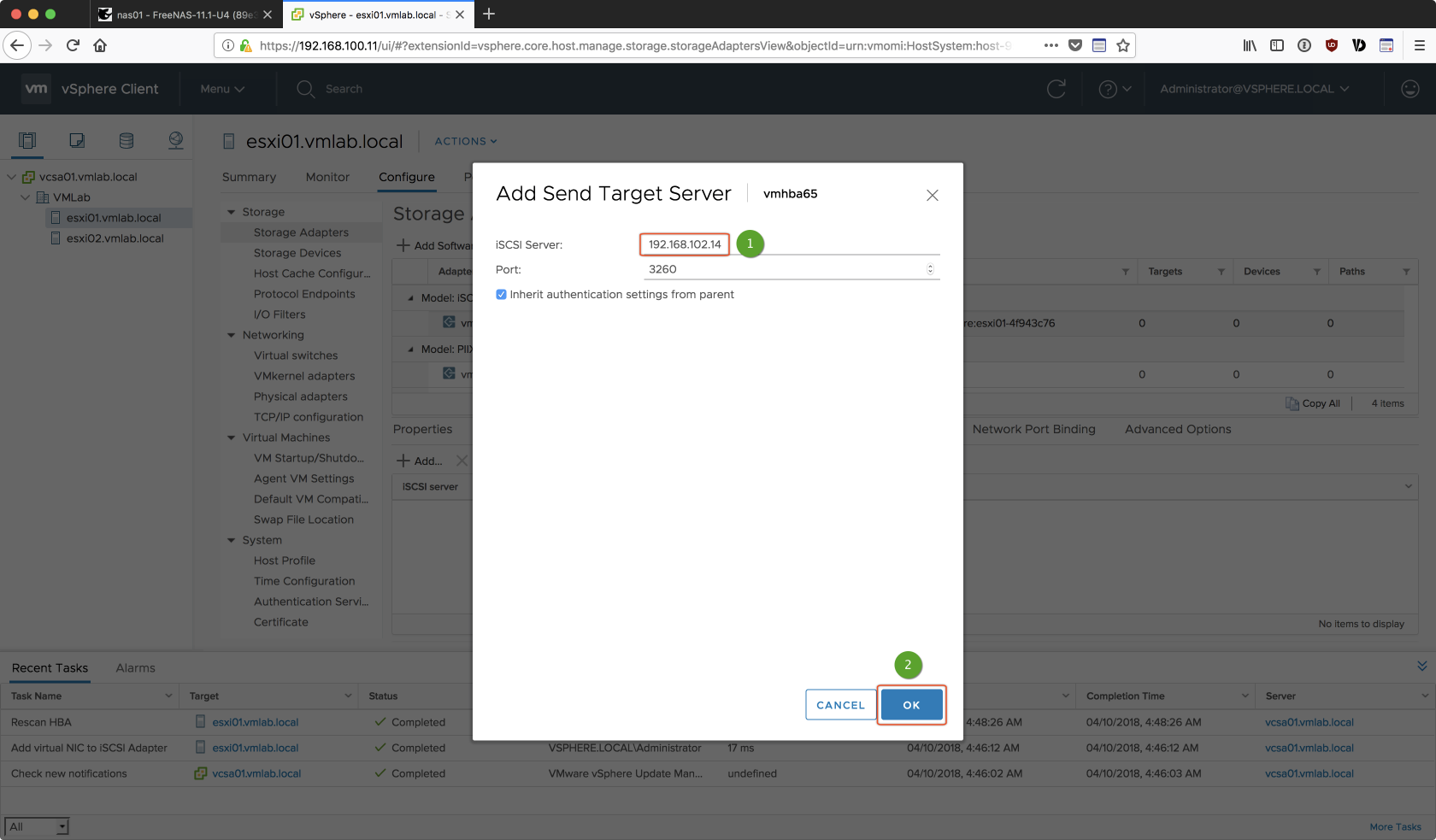

❖ 在視窗中輸入剛設定的 iSCSI Target IP:192.168.102.14

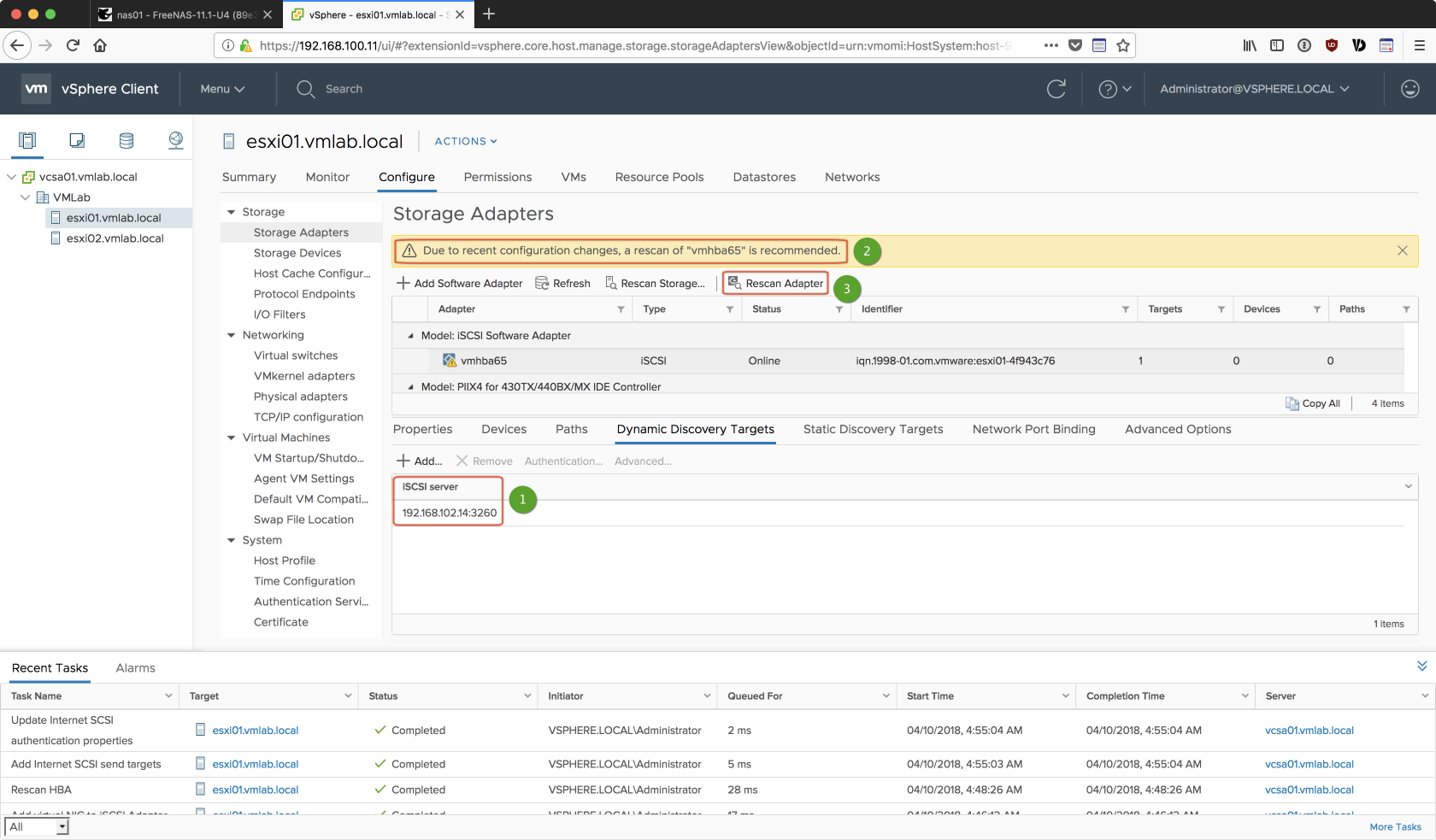

❖ 可以察看到下方 iSCSI Server 列表中已出現新掃到的 iSCSI Server,同時也再次提示 rescan 的警示訊息,再執行一次 rescan

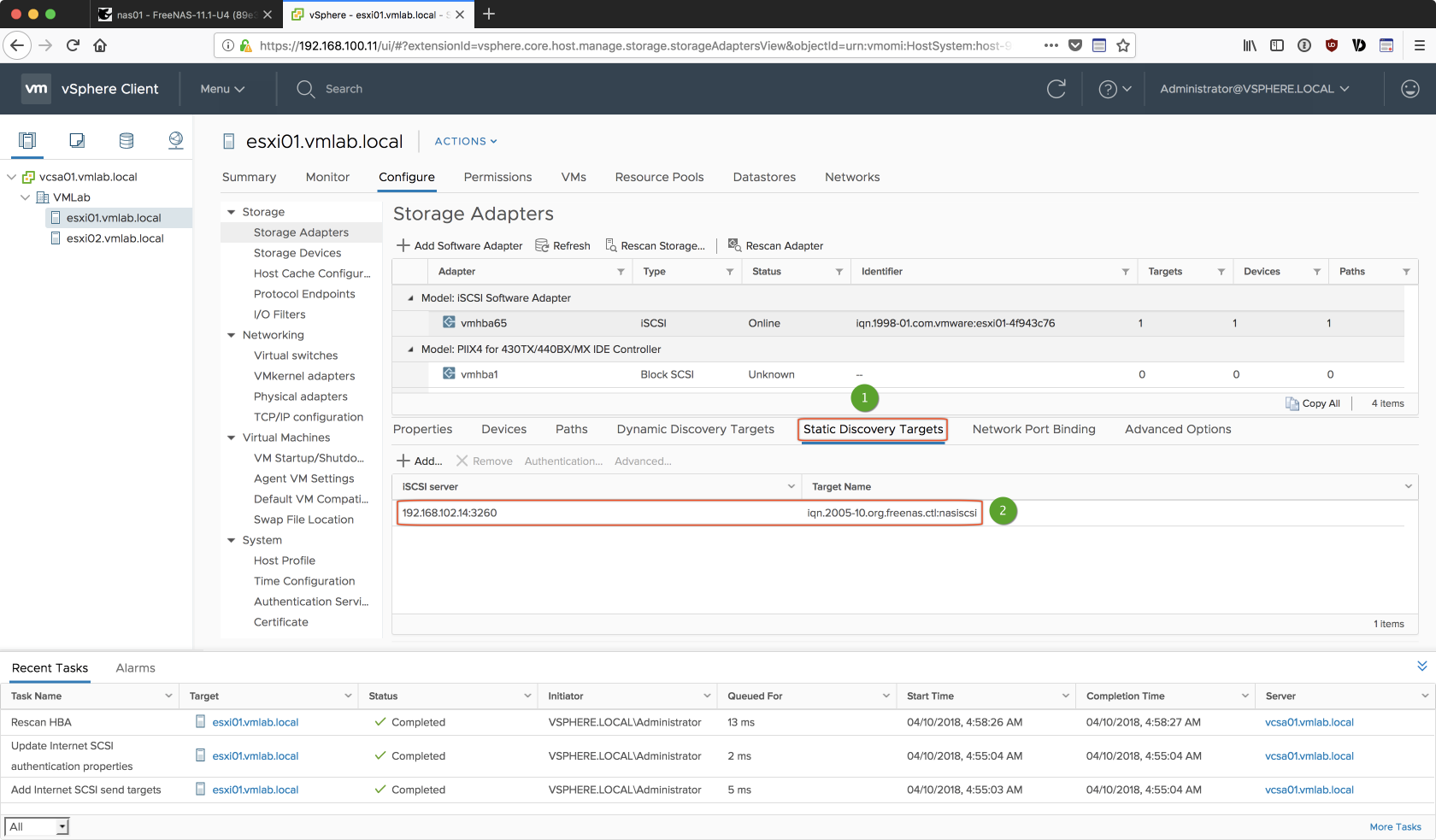

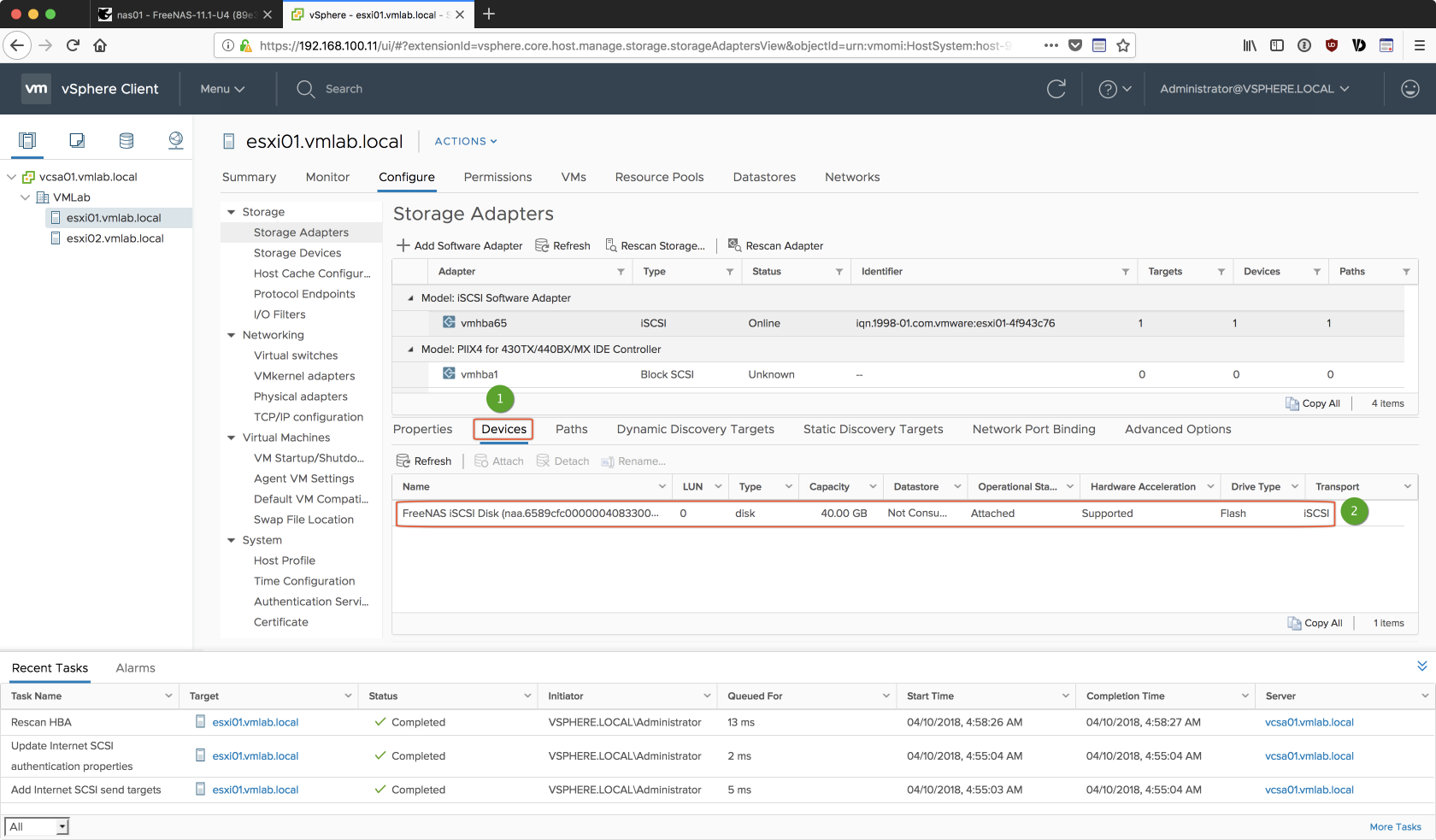

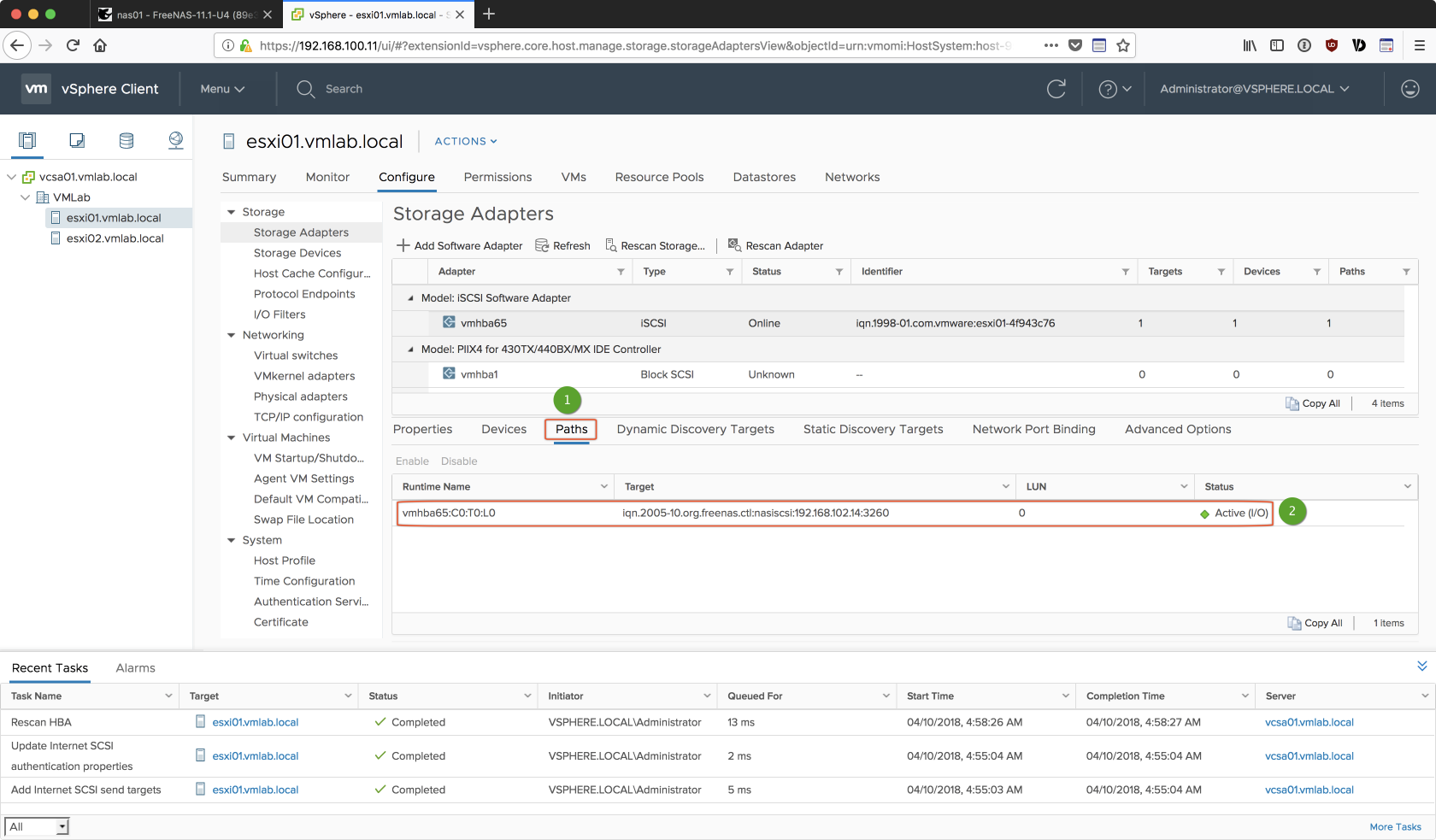

❖ 可以分別在 Devices、Paths 以及 Static Discovery Targets 分別察看到新增的 iSCSI Target 資訊

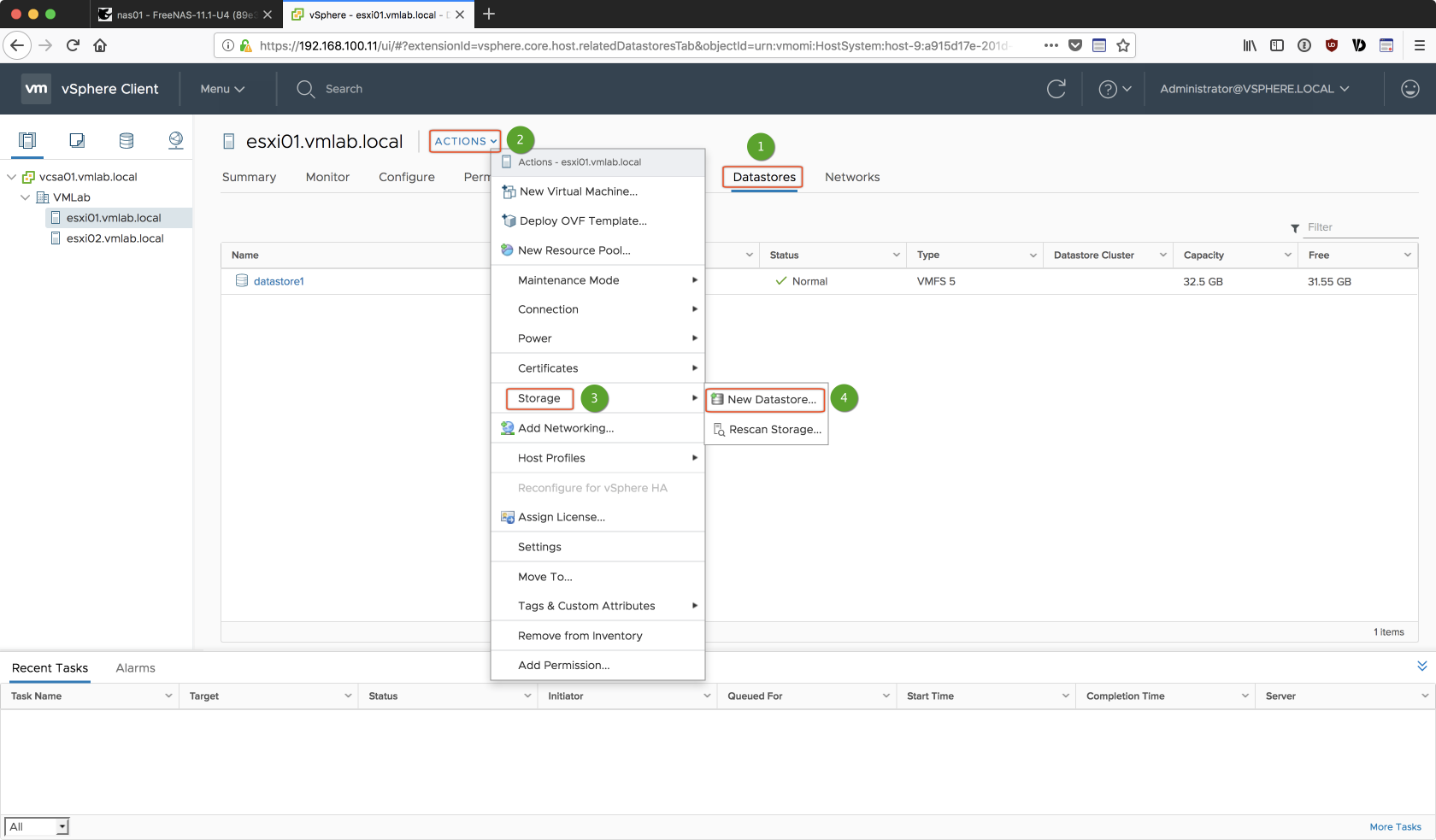

❖ 選擇 Datastores 開始建立一個新的 Datastore:點選 Action 下拉功能表 → Storage → New Datastore

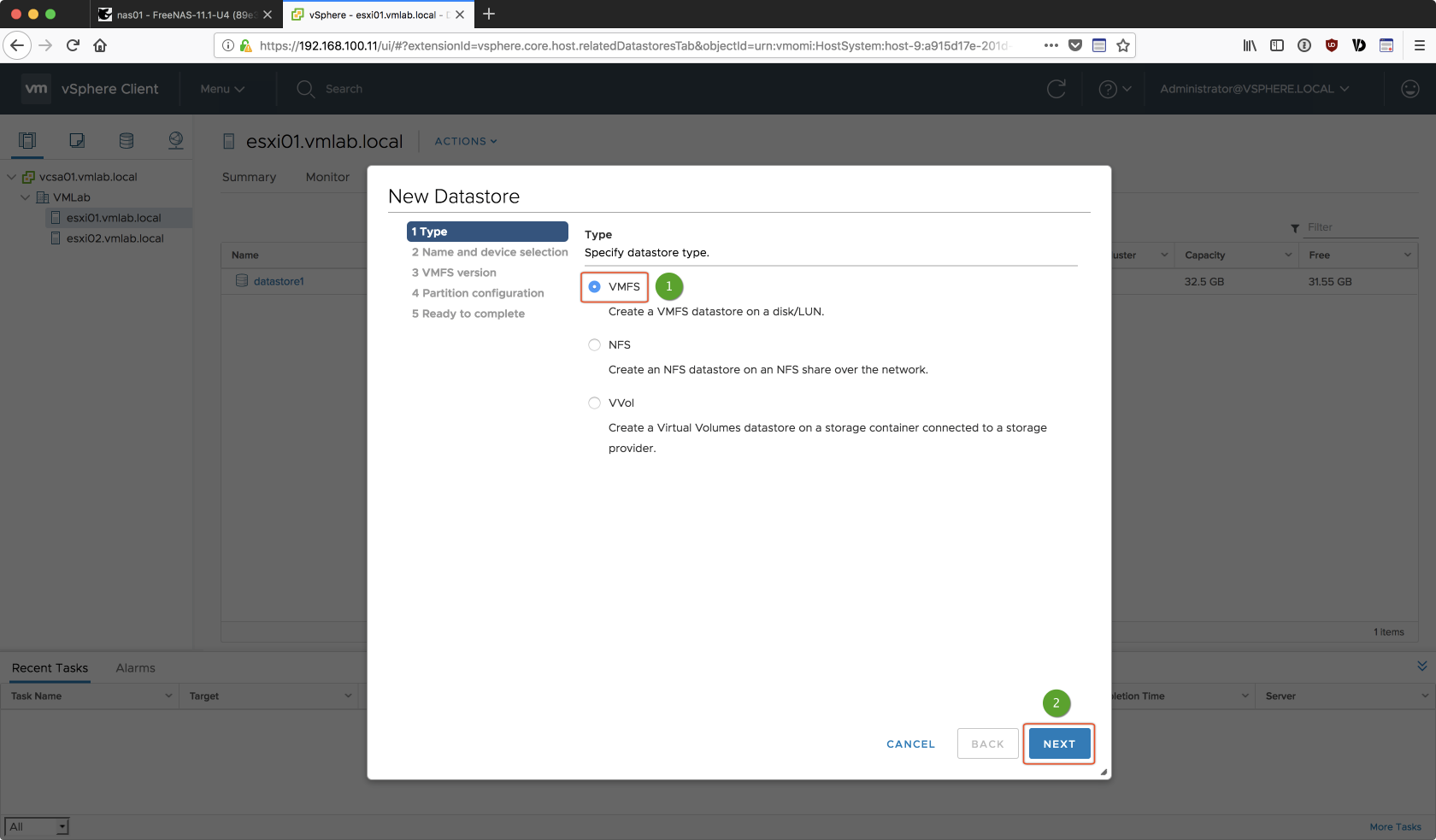

❖ 選擇 VMFS,下一步

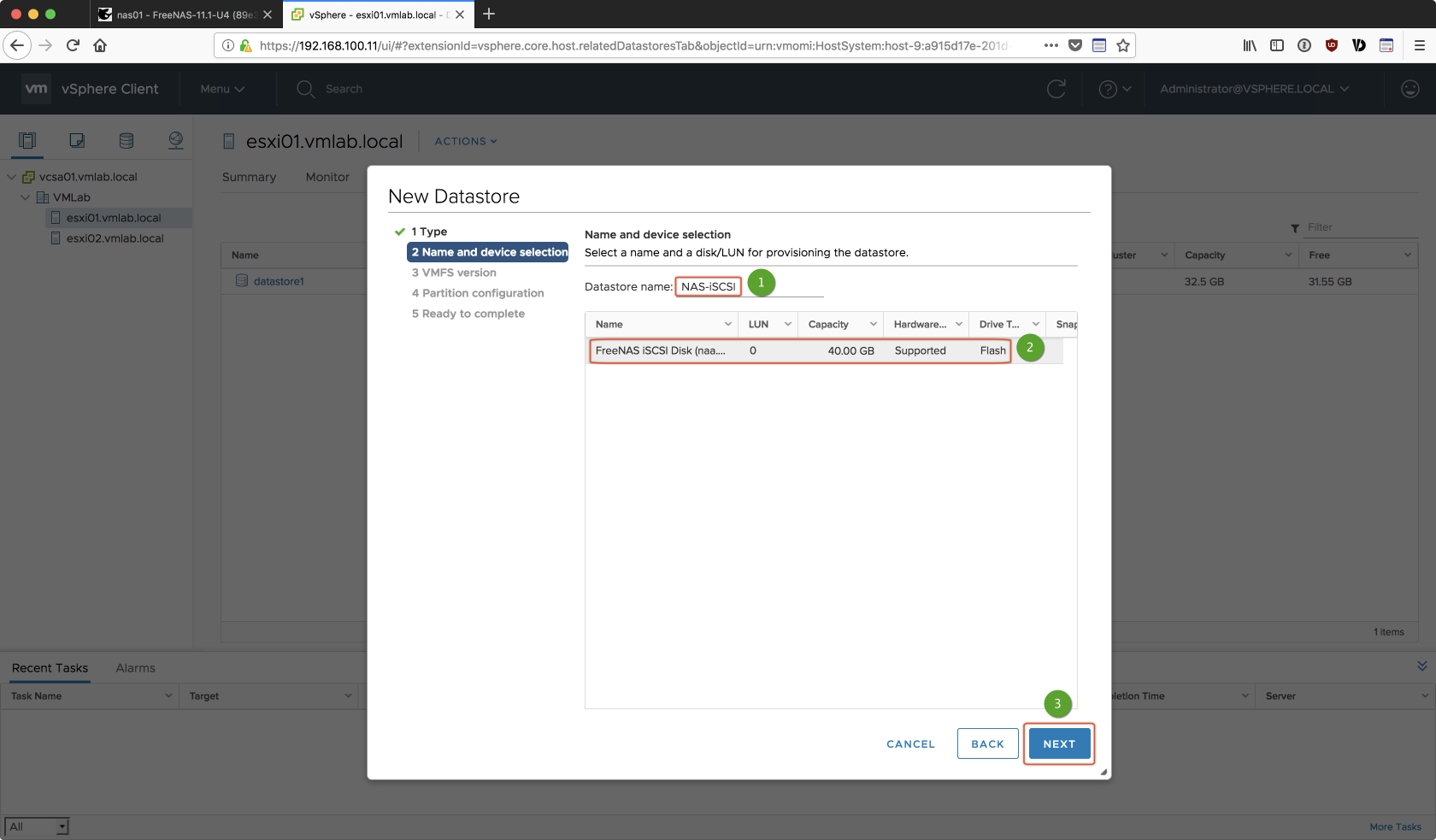

❖ 選取來源以及輸入自訂名稱,下一步
❖ 選擇 VMFS 格式版本

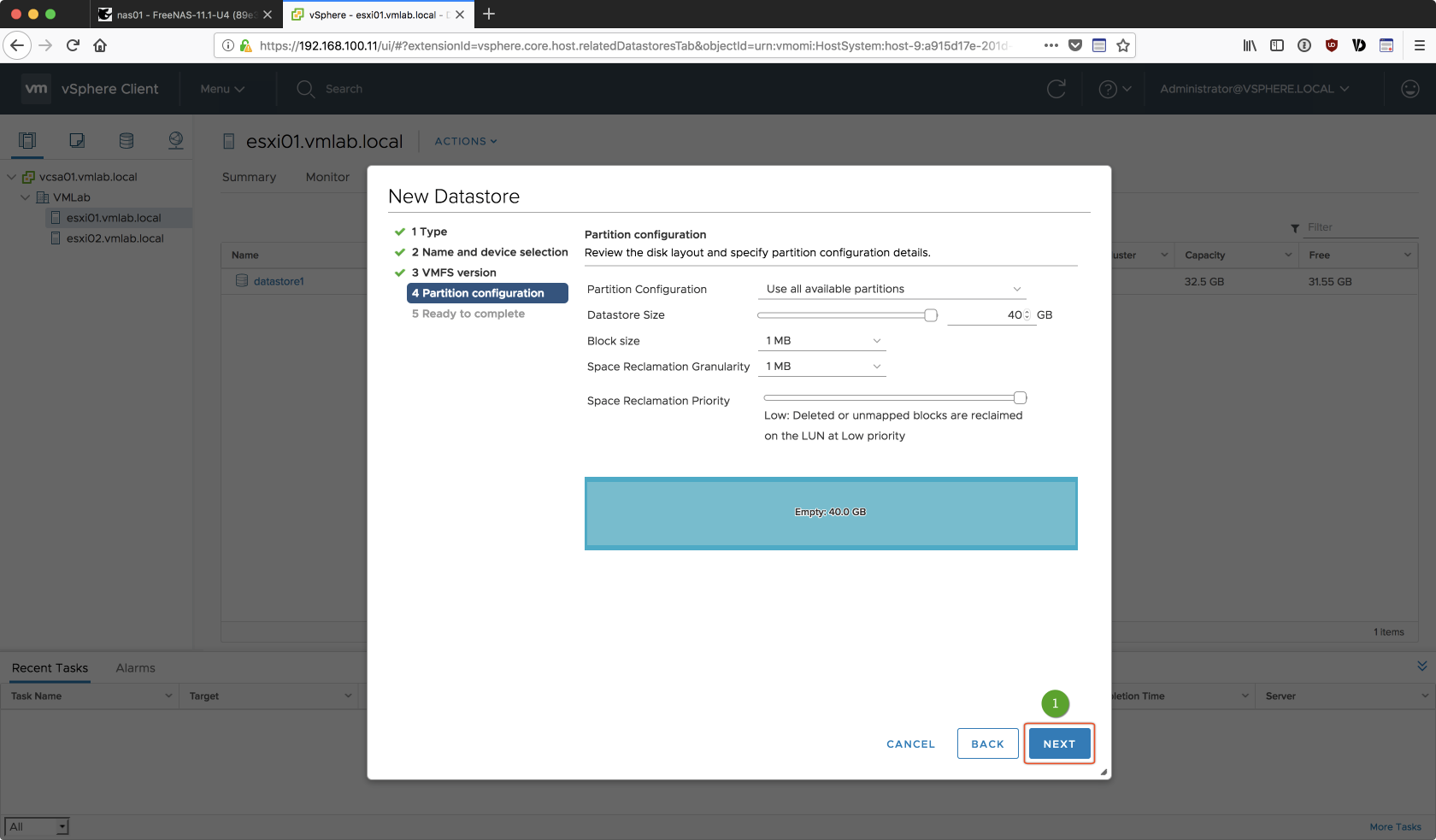

❖ 分割區調整及設定,可以接受預設值後下一步

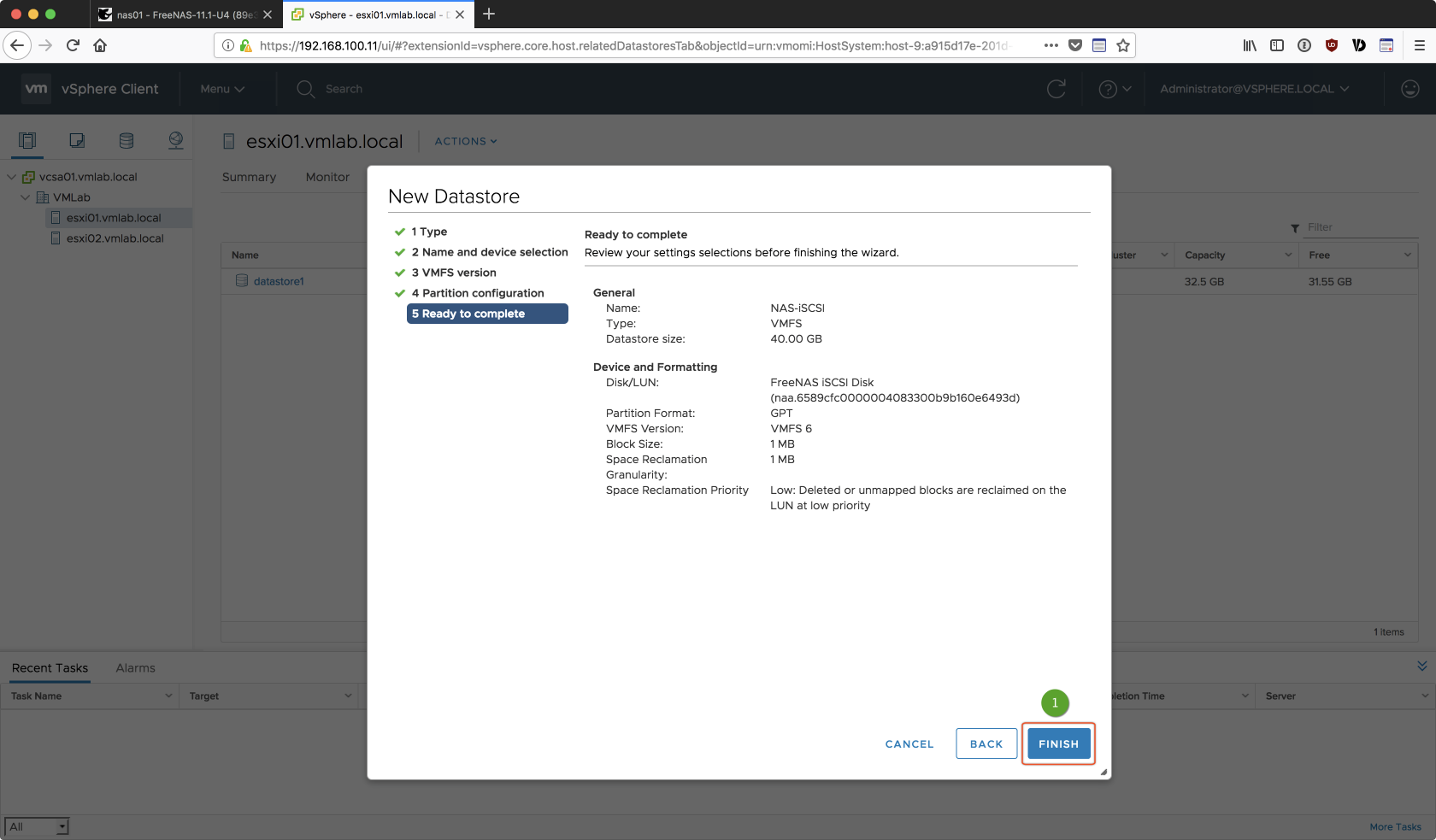

❖ 檢視設定後的資訊,如果有誤可以按上一步回頭再調整修正。按完成後即可新增一個 iSCSI datastore
❖ 確認掛載自 FreeNAS 上的 iSCSI datastore 新增完成
❖ 重覆上述流程將第二台 ESXi 主機也加上 FreeNAS iSCSI datastore

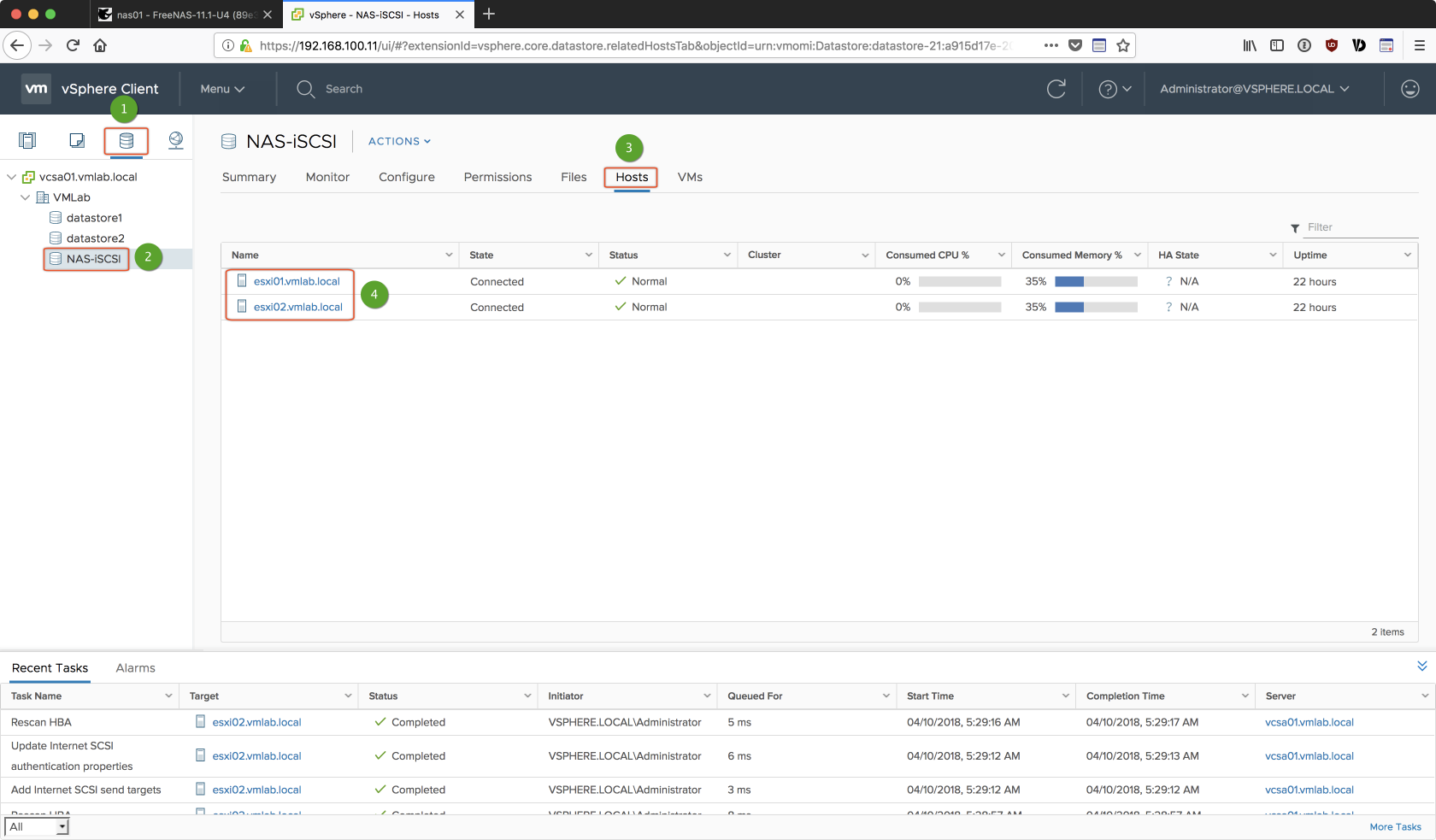

❖ 可以由 Datastore 功能頁籤檢視二台 ESXi Server 都已經連結及掛載同一個 NAS 上的分享儲存磁區。
