vSphere Lab - Part 5 - VCSA（vCenter）安裝及建置

前置準備

  • 先前往 VMware 官網註冊並下載免費的 60 天評估版 ISO 檔（更新：官網已不提供 VCSA 的 ISO 檔下載，但仍有提供 Windows vCenter Server 的下載評估，安裝可參考：Windows vCenter Server 6.5 Install Guide | ESXsi），或者也可以加入 VMUG Advantage Subscribers 的 EVALExperience 以獲得為期一年的評估授權及檔案下載。
  • 使用 OVF 匯入的方式建立一台 VCSA 虛擬機，基本配置如下：
    • 2 Processor Cores
    • 10GB RAM
    • 250GB HDD（只是系統安裝時的需求，非實際占用量）
    • Network 配置使用 vmnet3
  • 主機名稱及 IP：
    • vcsa01: 192.168.100.11

新增及匯入虛擬機

目前最新版的 VMware Fusion 10 / VMware Workstation 14 已經完整支援 OVF，所以不必像舊版一樣必須手動修改 vmx 檔（參見：Native OVF support for Fusion/Workstation 2017 Tech Preview | virtuallyGhetto）。如果是舊版的 VMware Fusion / Workstation 就必須手動修改 vmx 檔才能成功匯入安裝（參見：How to deploy the vCenter Server Appliance (VCSA) 6.5 running on VMware Fusion & Workstation? | virtuallyGhetto）

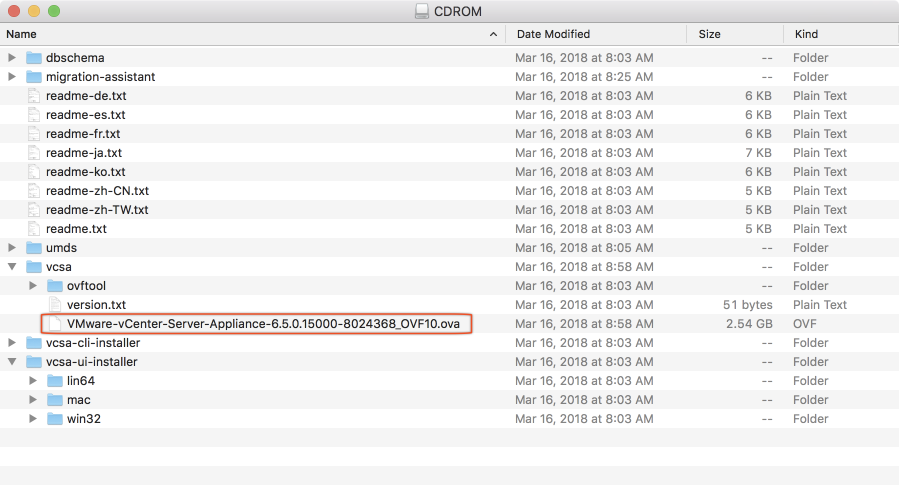

❖ 將下載的 VCSA ISO 檔雙擊 mount 起來。可以看到光碟內容有 VCSA 的安裝程式，分為命令列模式（CLI） 以及圖形介面（UI），也各分別對應不同的作業系統（Linux、Mac、Windows）。此外，還包含了一個 OVF 檔，可以用來直接匯入 VMware Fusion / Workstation 以虛擬機模式啟動執行

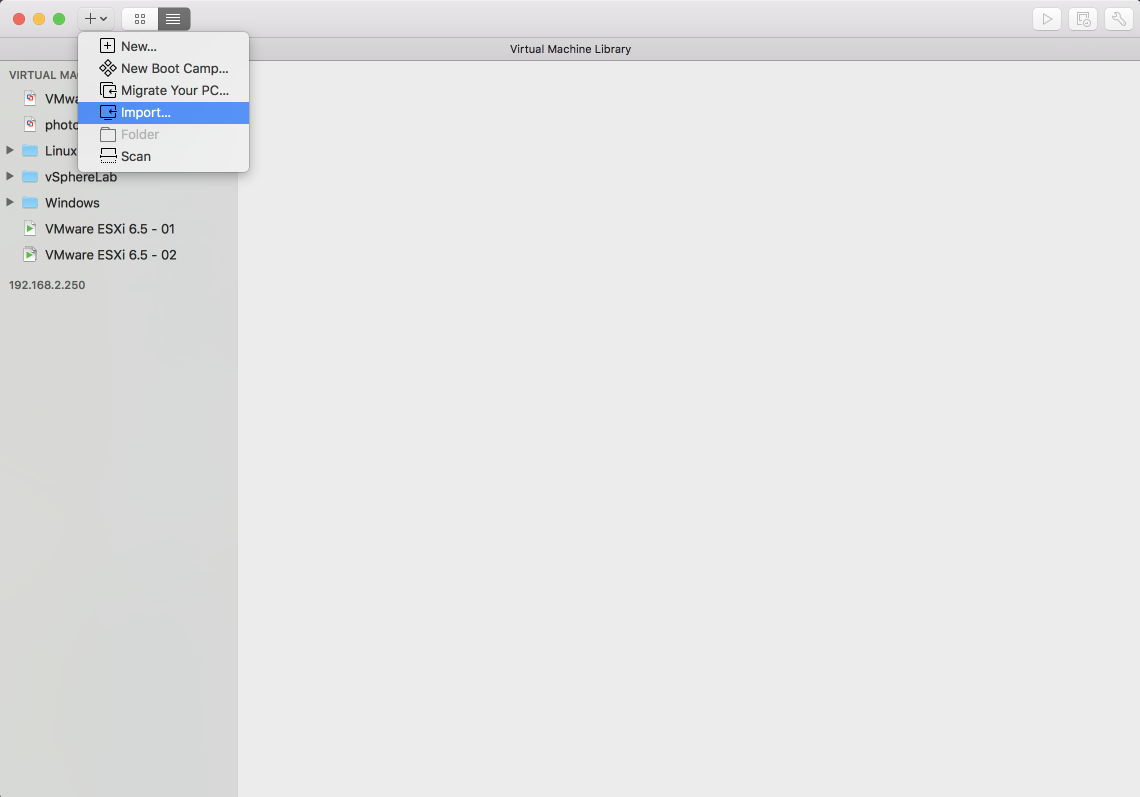

❖ 由 VMware Fusion 功能表中選擇 Import
❖ 按下選擇檔案（Choose File）按鈕以開啟檔案選擇視窗

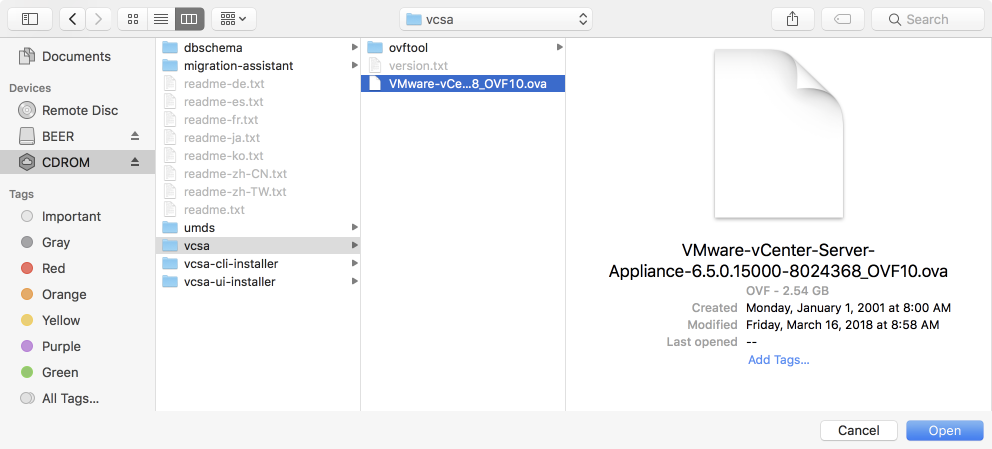

❖ 選擇要匯入的 OVF 檔案（CDROM → vcsa → VMware-vCe....OVF10.ova）

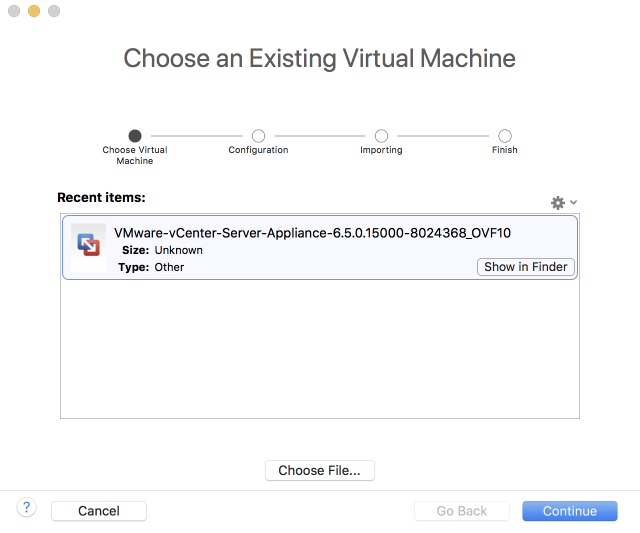

❖ 目前最新版的 VMware Fusion 10 / VMware Workstation 14 已經完整支援 OVF，可以直匯入

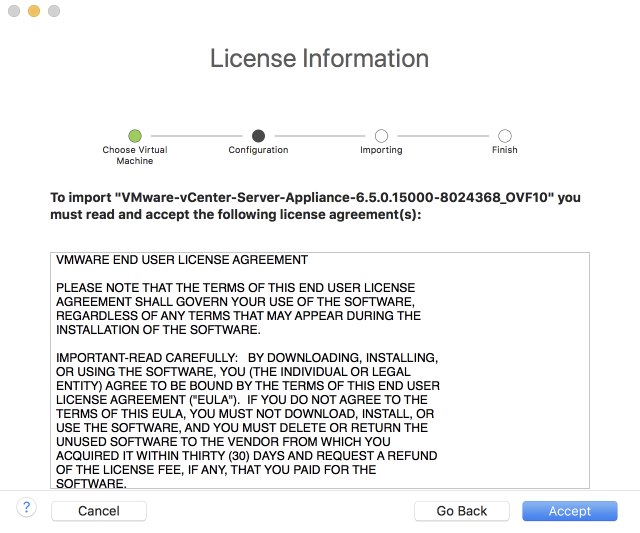

❖ 同意授權條款，下一步

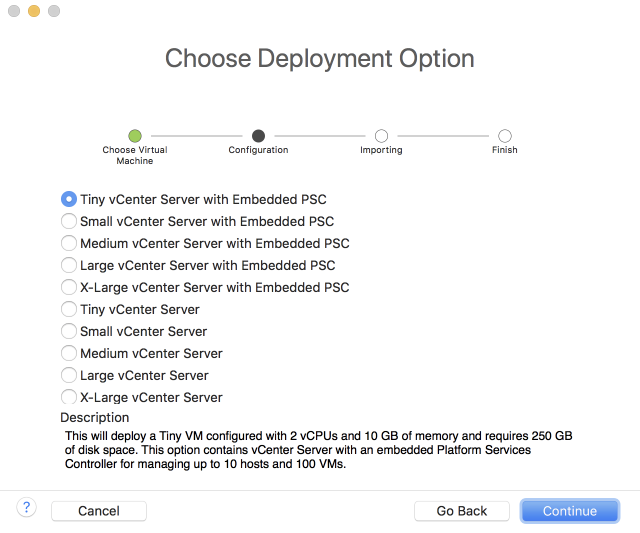

❖ 依照實際環境選擇部署類型。由於是 LAB，所以選擇 Tiny with Embedded PSC：系統需求為 2 vCPUs、10GB RAM 以及 250 GB 磁碟空間，可以管理 10 台 ESXi 主機以及 100 個 VMs。繼續下一步

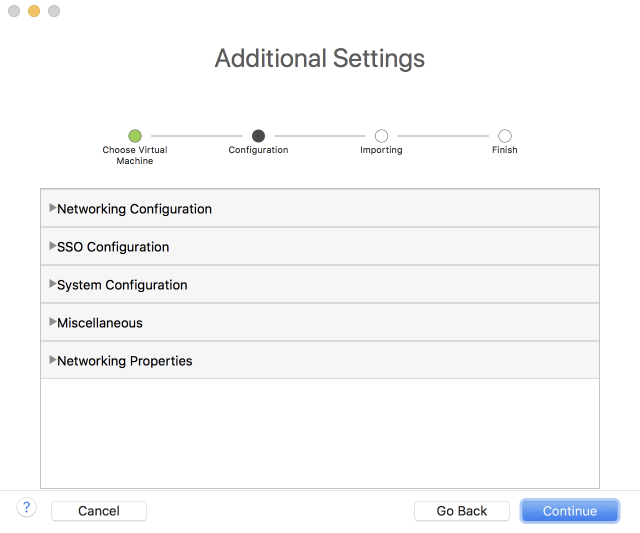

❖ 提供進一步的設定選項，依照螢幕指示輸入各項設定值

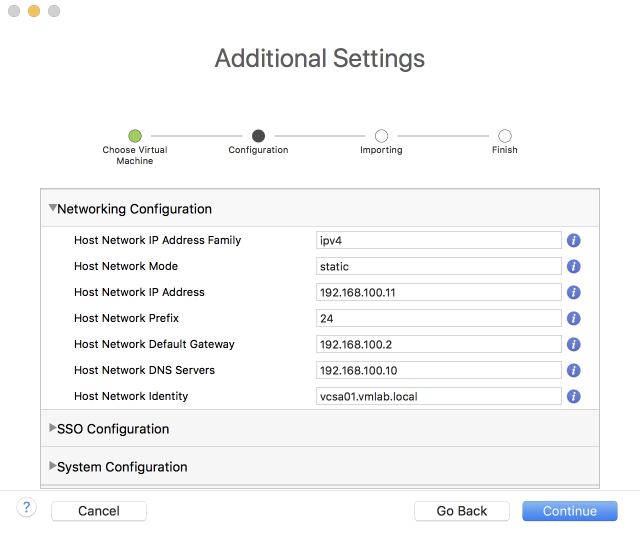

❖ 網路設定，依照規劃依序輸入對應資料。如若不確定，可以點選旁邊的藍色小 i 圖示查看說明

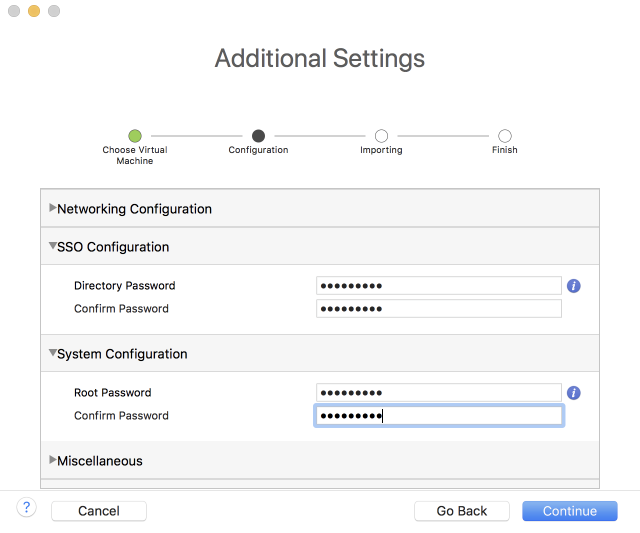

❖ 設定單一登入（Single Sign On, SSO）的管理者密碼，以及系統設定用的 root 帳號密碼

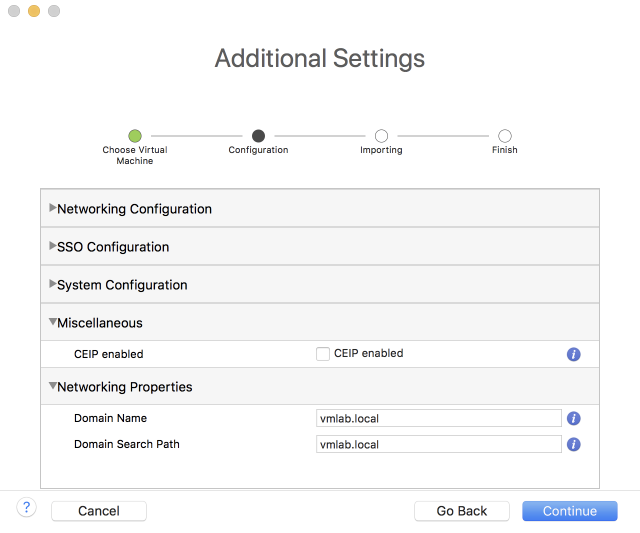

❖ 選擇是否參與「客户體驗改善計劃」（CEIP）以及網域名稱（Domain Name）

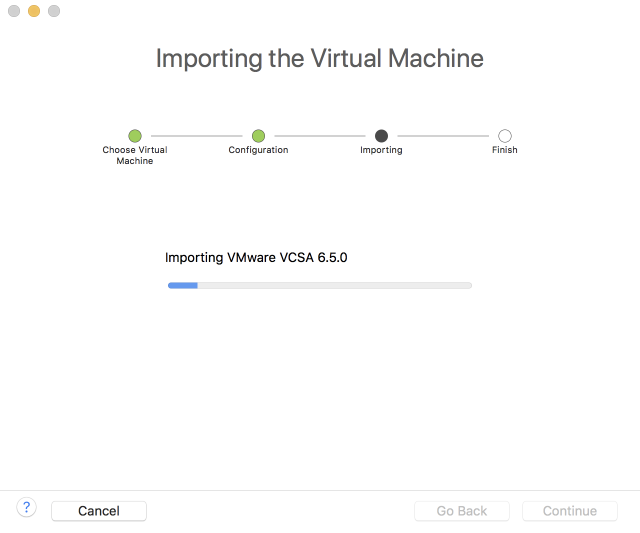

❖ 輸入完成後下一步，選擇虛擬機的名稱及儲存位置後開始匯入

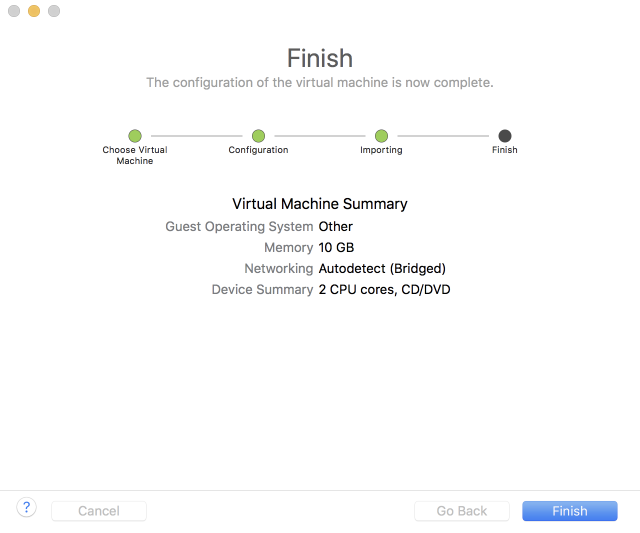

❖ 完成匯入，並簡列出虛擬機的相關資訊

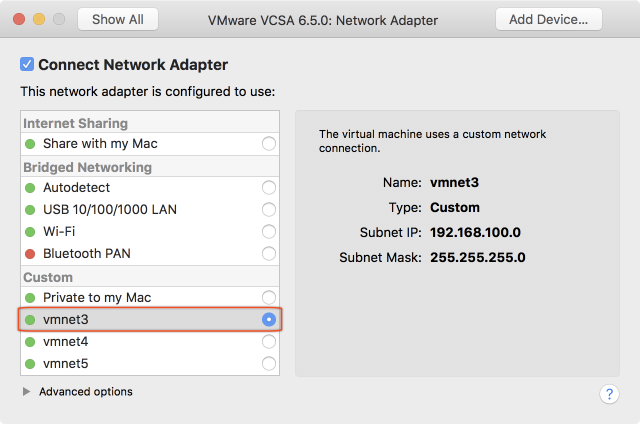

❖ 點按完成後可先調整網路卡設置後再開機啟動

安裝 VCSA

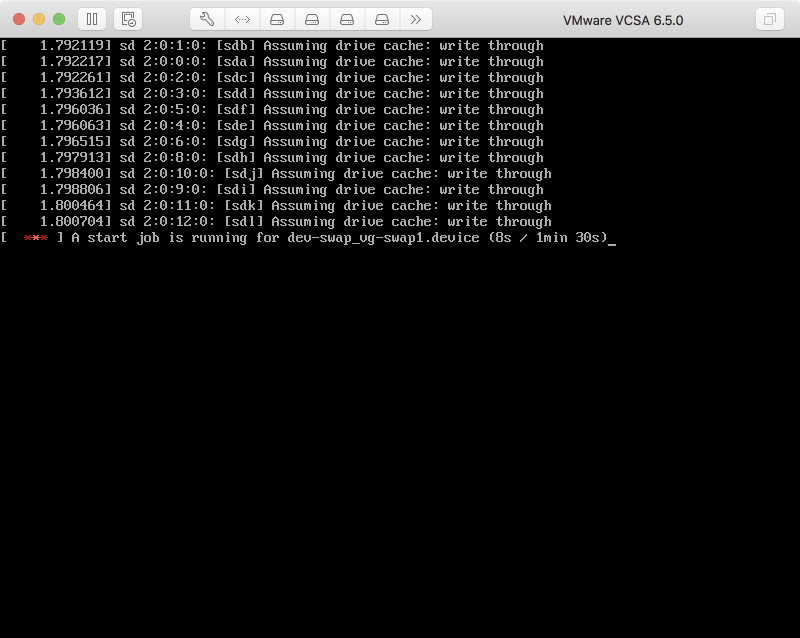

❖ 虛擬機開機啟動

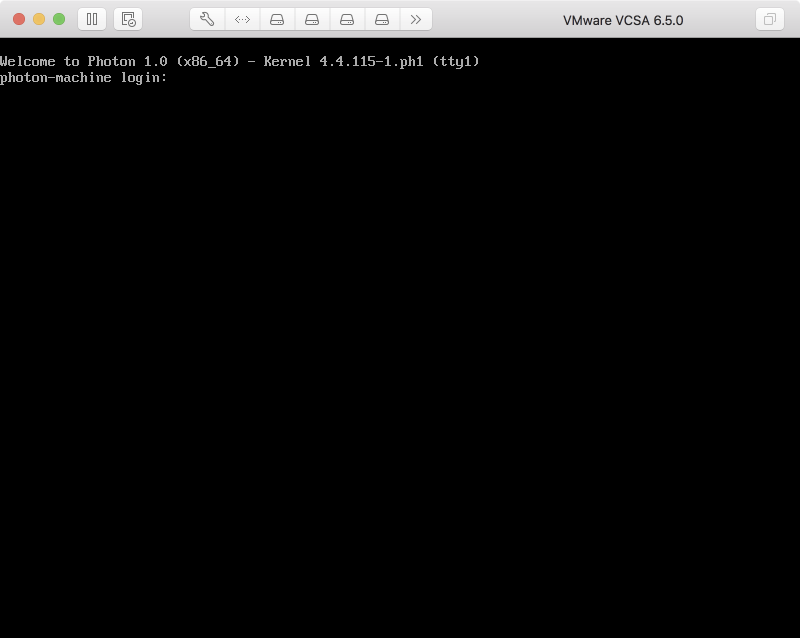

❖ 雖然看到登入畫面了，但注意仍不要登入，其實系統還在背景執行安裝及設定作業

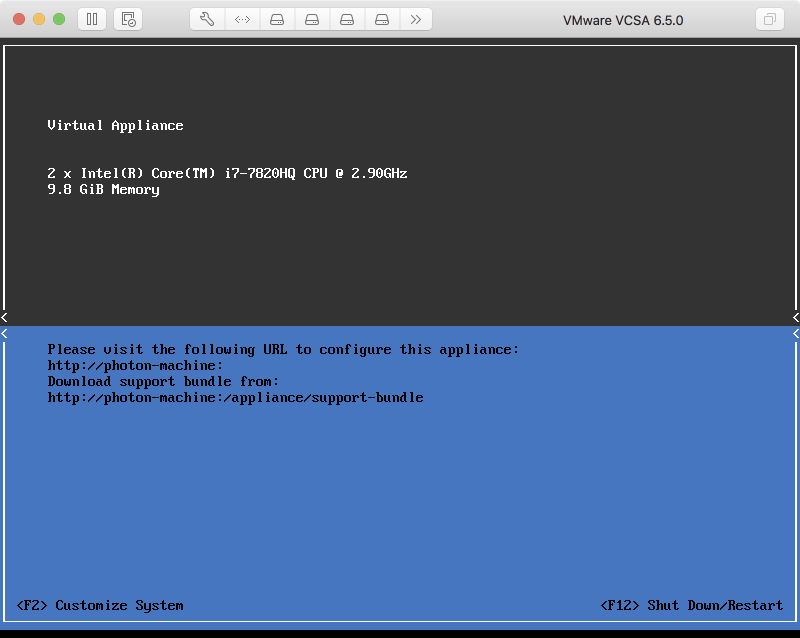

❖ 一段時間後，即使看到這個畫面仍不代表已安裝完成，再稍候

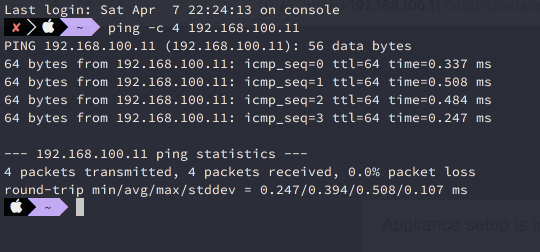

❖ 可以從 MBP 主機先 ping 一下看虛擬機的網路是否已啟動

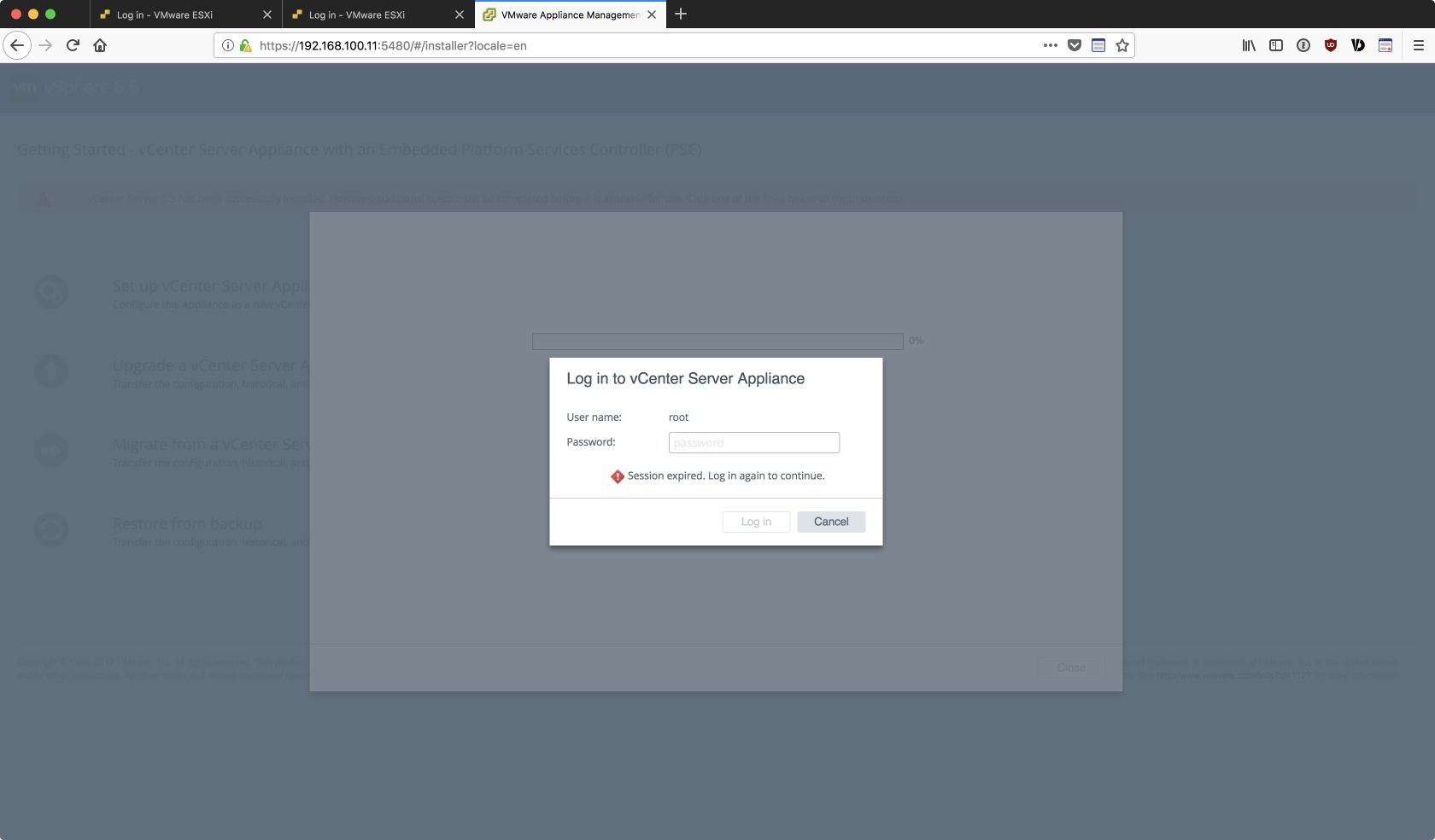

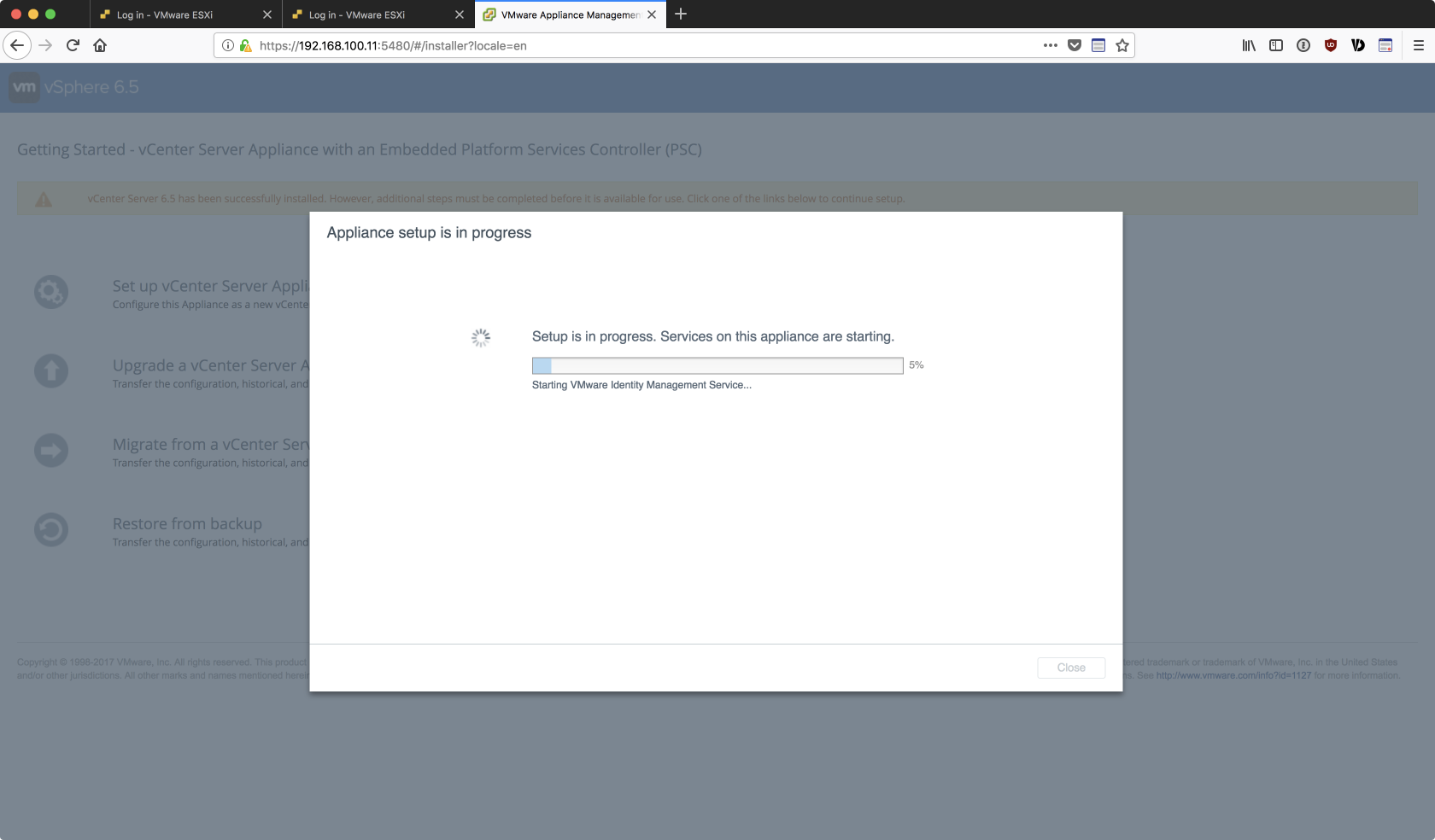

❖ 此時就可以用瀏覽器開啟 Web 管理介面（https://192.168.100.11:5480 or https://vcsa01.vmlab.local:5480），以剛設定的 root 密碼登入就可以看到仍在進行第二階段的安裝作業。若瀏覽器提示 SSL 安全警示錯誤，可以由 Advanced 直接加入例外清單處理即可。

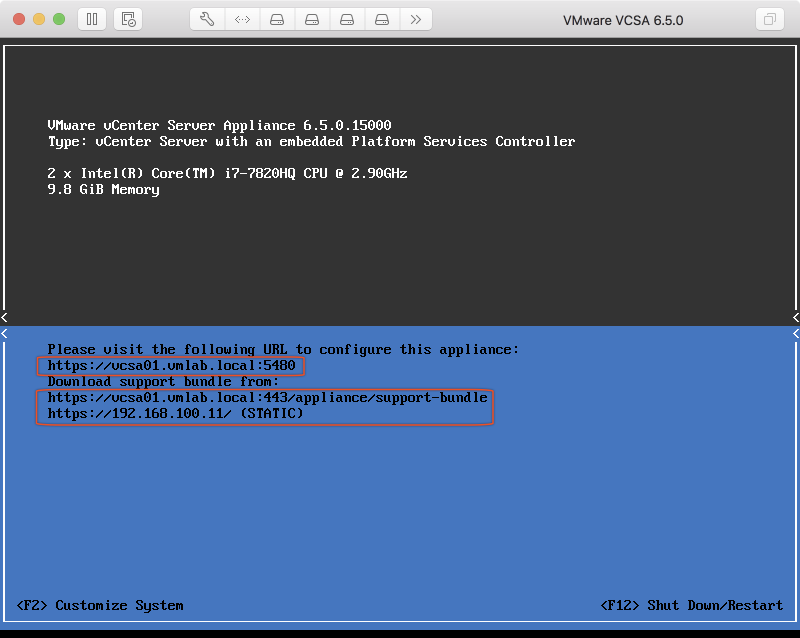

❖ 這個階段的安裝作業時間還不算短（約 20~30 分鐘不等）。當全部完全時網頁會顯示訊息，同時也可以看到虛擬機的 console 畫面更新了（由上一步的 photon-machine 變更為 vcsa1.vmlab.local）

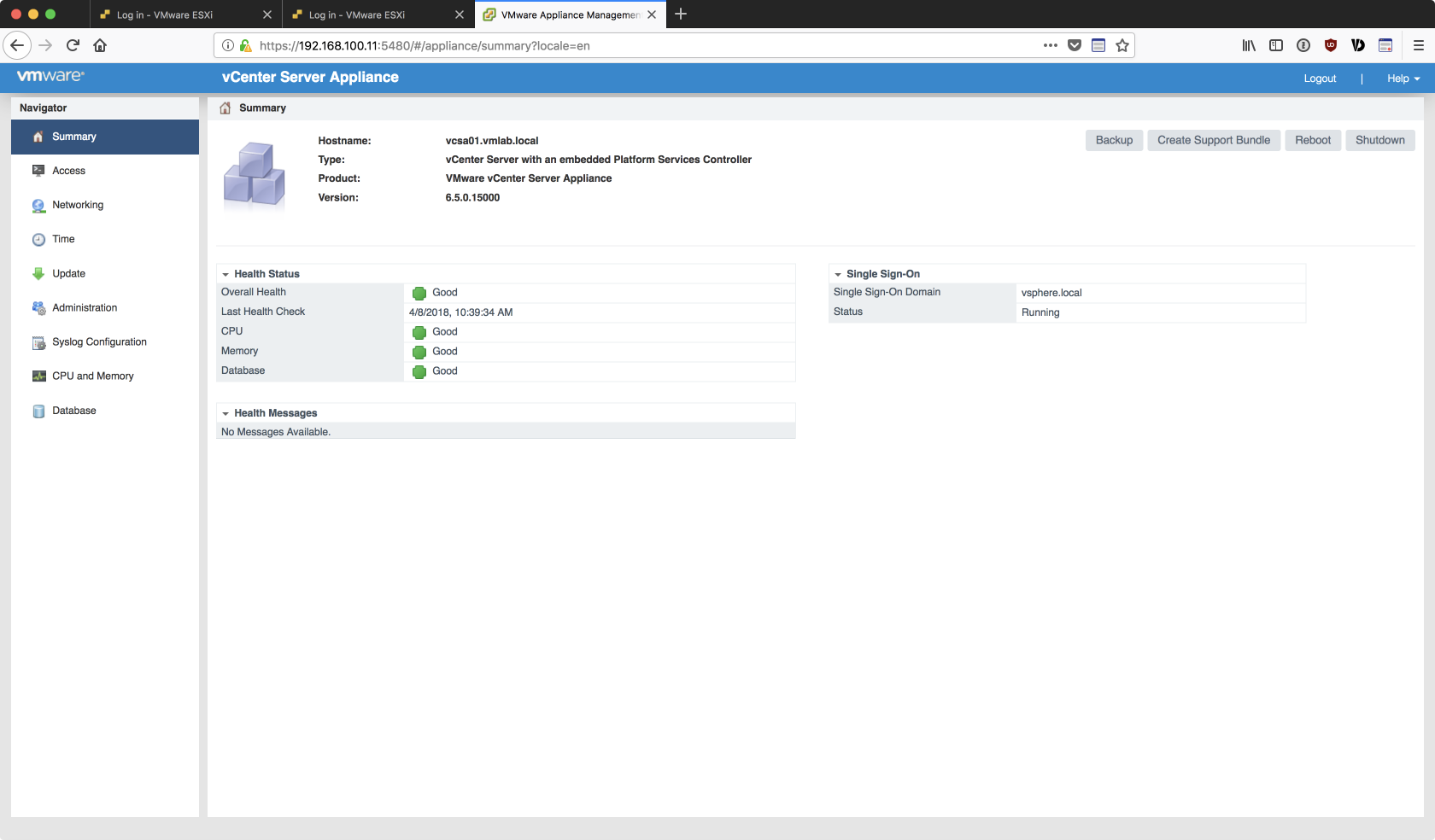

❖ 關閉完成提示頁面後，會重新 reload 登入頁面。可以用 root 密碼登入檢視及確認系統已安裝完成（小技巧：若修改網址最後的 locale=en 為 locale=zh_TW 參數，就會轉換成繁體中文頁面）
❖ 可以另開一個新瀏覽標籤頁來登入 vSphere Web Client 介面（https://192.168.100.11 或是 https://vcsa01.vmlab.local）。建議選擇新的 HTML5 介面

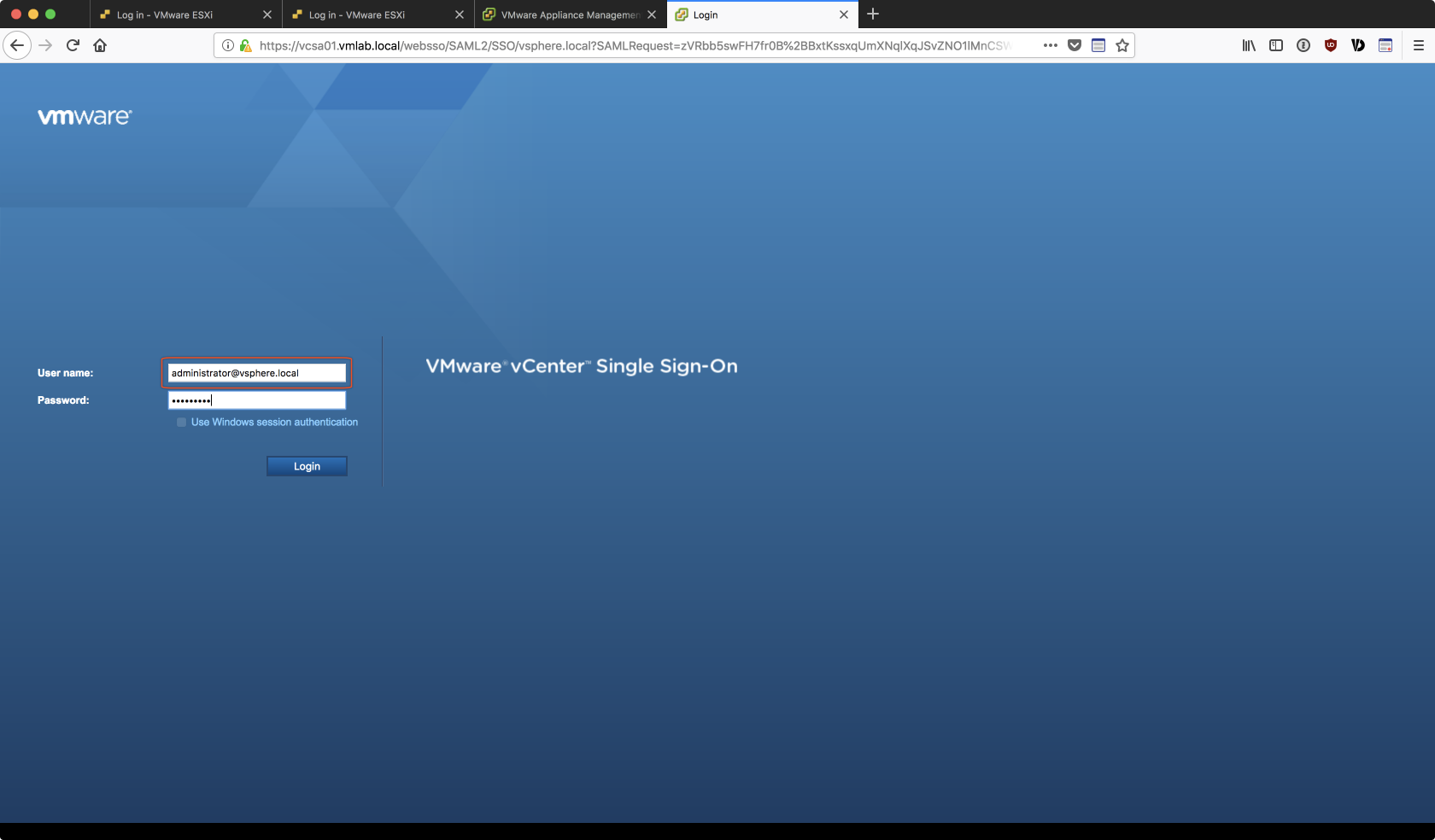

❖ 以剛設定的 SSO 密碼登入系統（注意：帳號格式必須為 xxx@domain，預設的管理帳號為 administrator@vsphere.local）

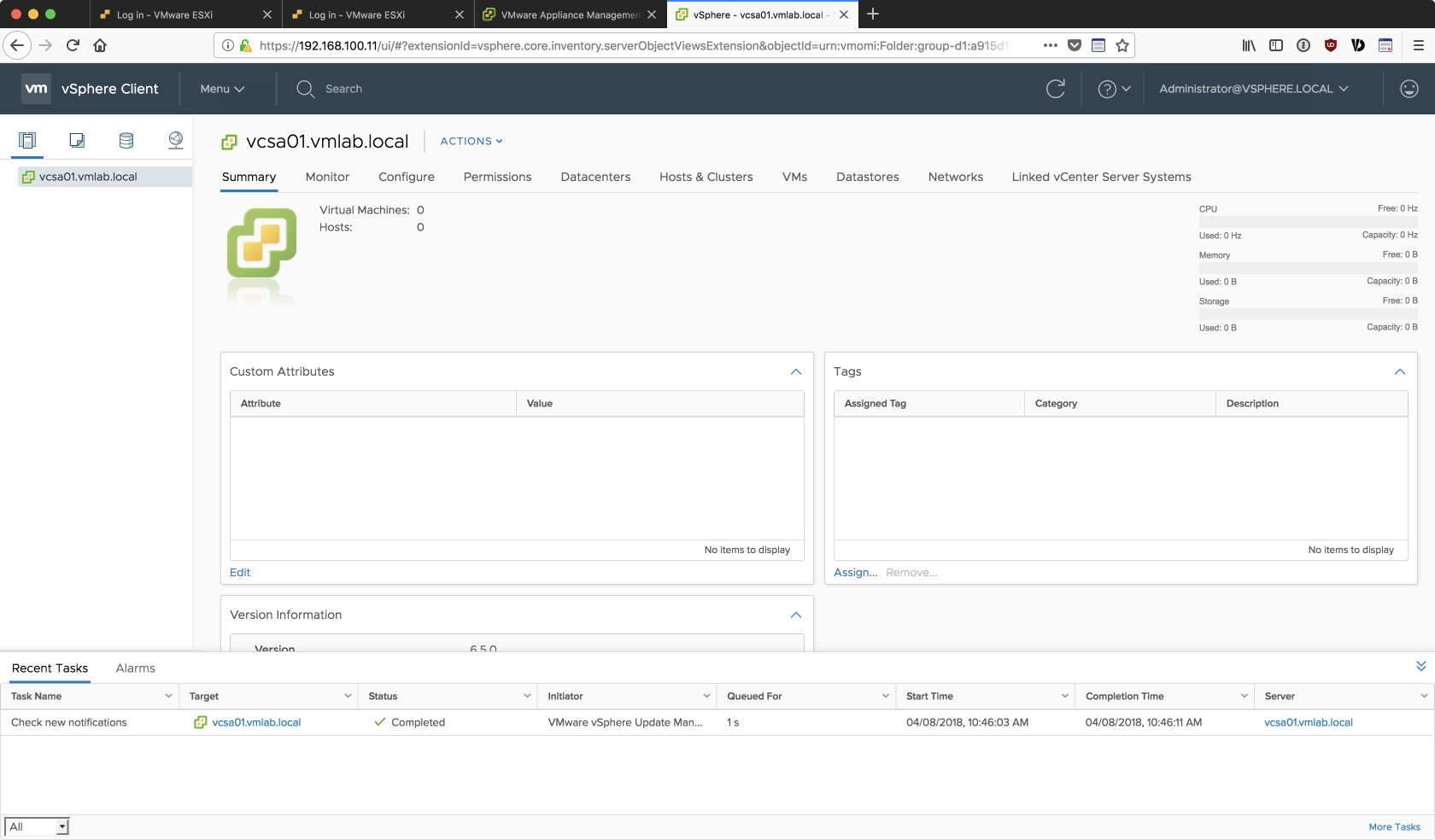

❖ 登入無誤，可以確認 VCSA 已正確匯入安裝完成

補充資料

VCSA 除了上述用 OVF 匯入的方式，也可以使用安裝的方式部署在 ESXi 主機上以虛擬機的方式執行，這也是正規環境下的部署方式。詳細的安裝方式及流程可以參見如下幾個網站：
