vSphere Lab - Part 4 - ESXi 安裝及設置

前置準備

  • 先前往 VMware 官網註冊並下載免費的 vSphere Hypervisor (ESXi 6.5）ISO 檔。
  • 建立二台 ESXi 虛擬機，基本配置如下：
    • 2 Processor Cores 並在 Advance options 啟用 Hypervisor
    • 4GB RAM
    • 40GB HDD
    • Network 配置使用 vmnet3
  • 主機名稱及 IP：
    • esxi01: 192.168.100.12
    • esxi02: 192.168.100.13

新增及配置虛擬機

以下是第一台 ESXi 虛擬機的步驟。當完成後可再重覆依此建立第二台 ESXi 虛擬機。

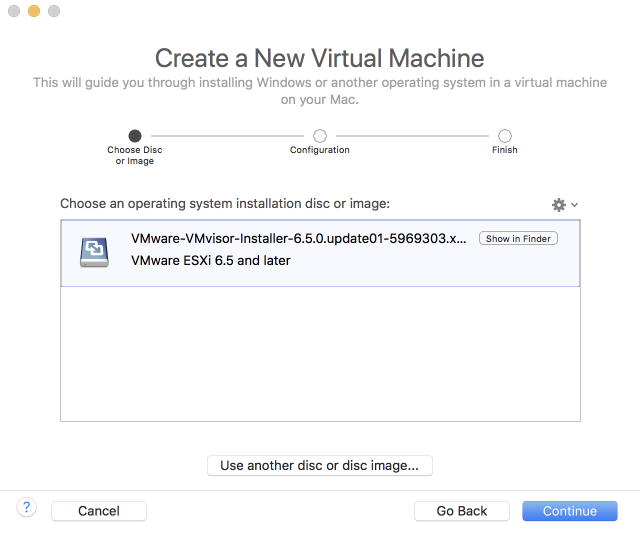

❖ 開啟下載的 ESXi ISO 檔以新增一個虛擬機
❖ VMware Fusion 會預設配置一些設定：2 Processor Cores、4GB RAM、40GB HDD 以及 NAT Networking，稍後要再做一些調整

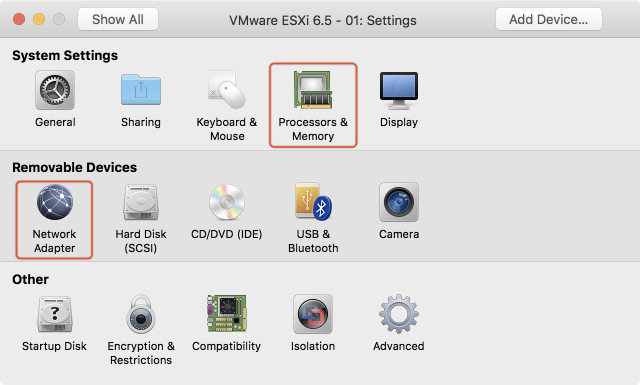

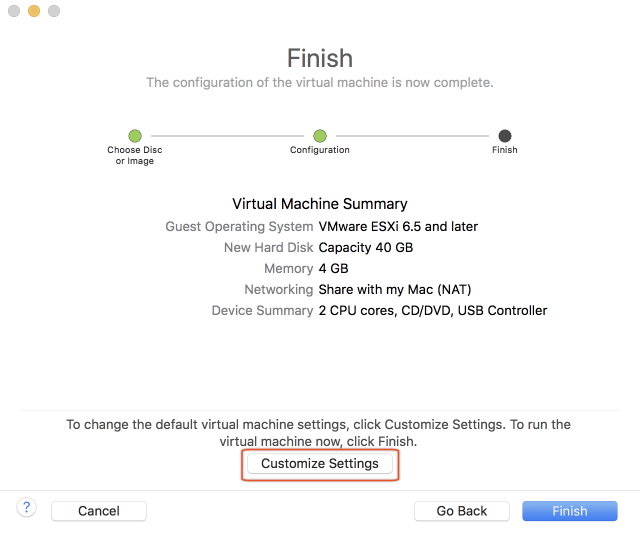

❖ 命名存檔後，要再確認並調整一下 Processors 以及 Network Adapter 的設定

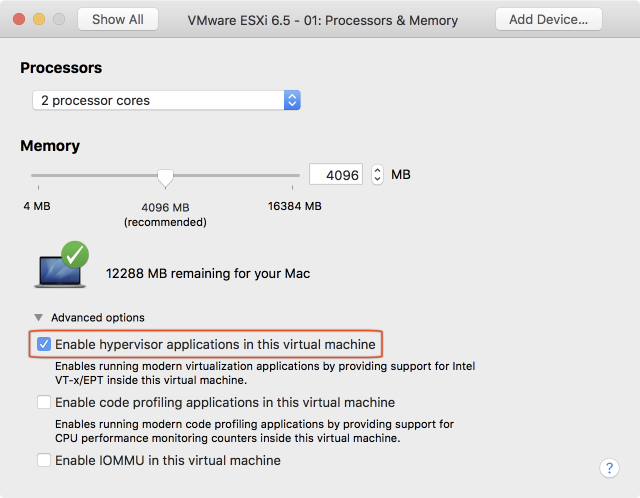

❖ 查看 Processors 的 Advance options 中是否已啟用 Hypervisor（預設應該是已勾選）

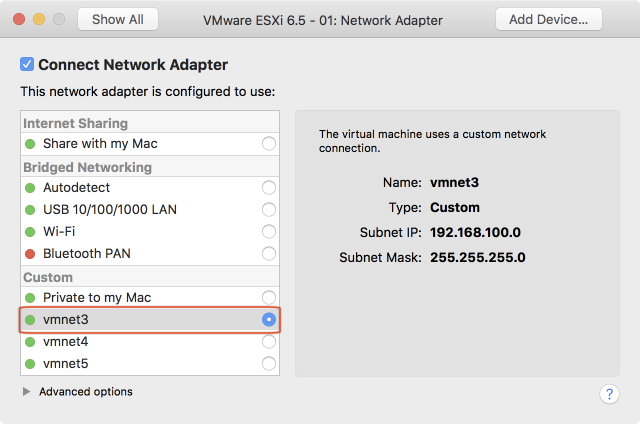

❖ Network 預先配置是使用 NAT Networking，改配置到規劃的 vmnet3 網路卡

安裝 ESXi

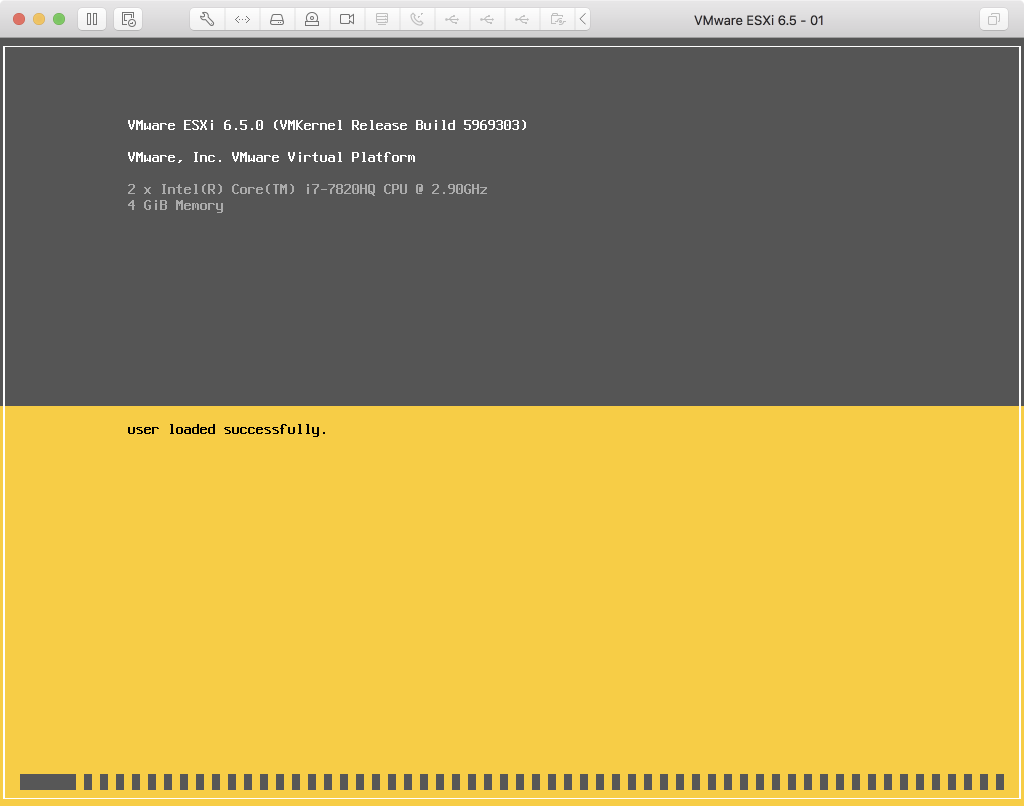

❖ 啟動 VM 後會由光碟開機並開啟開機選項畫面，若無動作數秒後將自動執行安裝程式

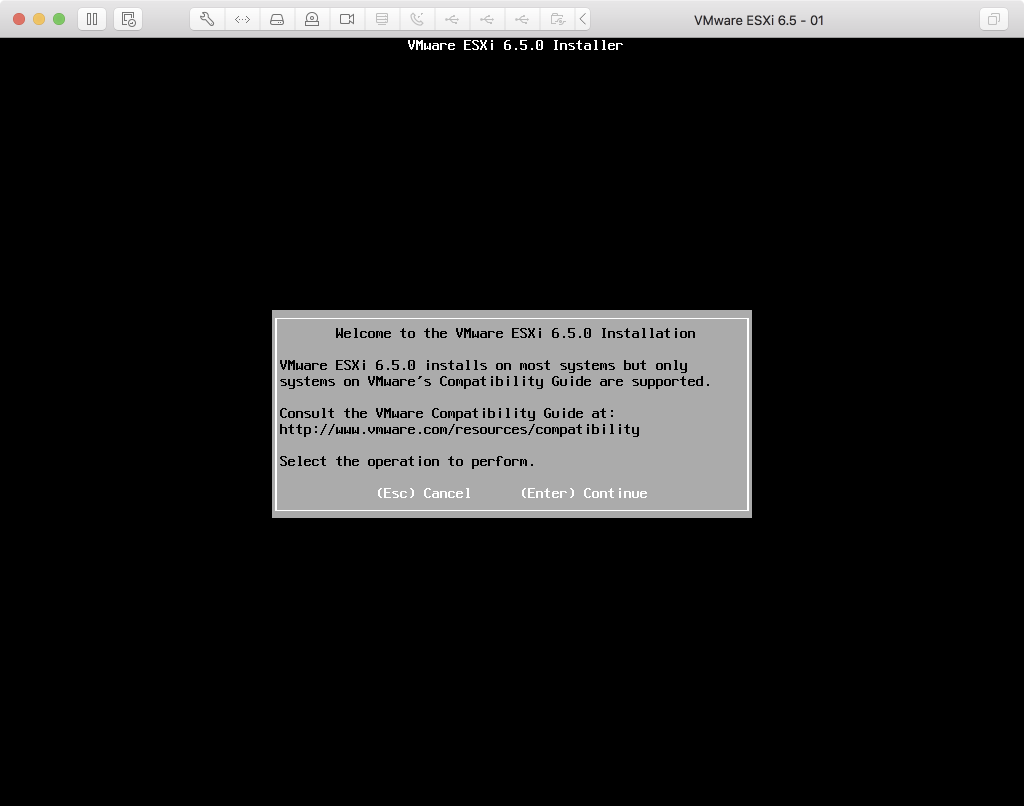

❖ 說明 ESXi 雖然可以安裝在大多數主機上，但強調列在硬體相容清單上才能完整支援，按 Enter 繼續

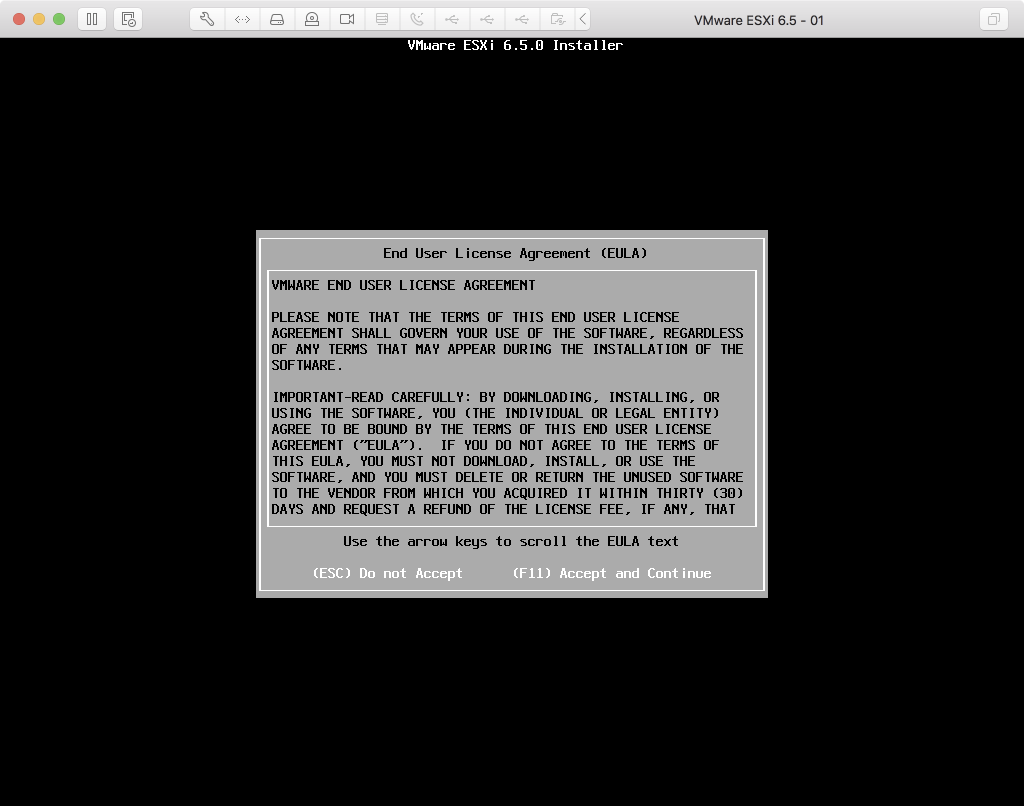

❖ F11 接受授權條款後繼續

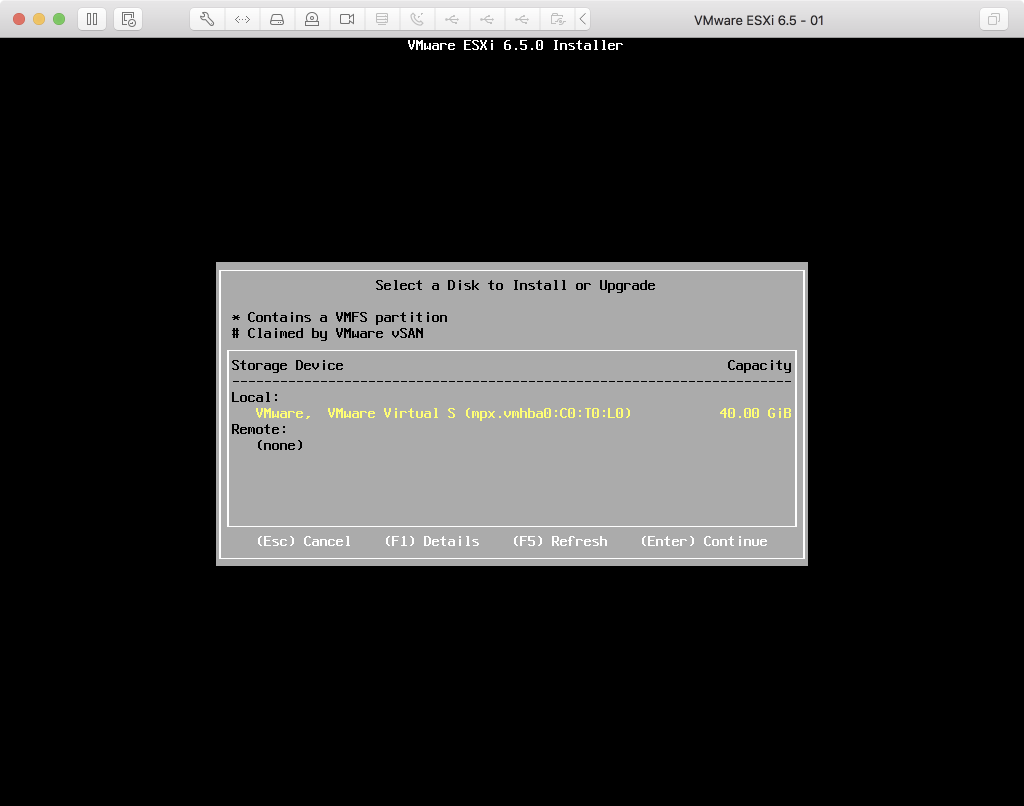

❖ 安裝程式自動掃描可供安裝的磁碟，因為虛擬機上只配置一顆硬碟，按 Enter 繼續

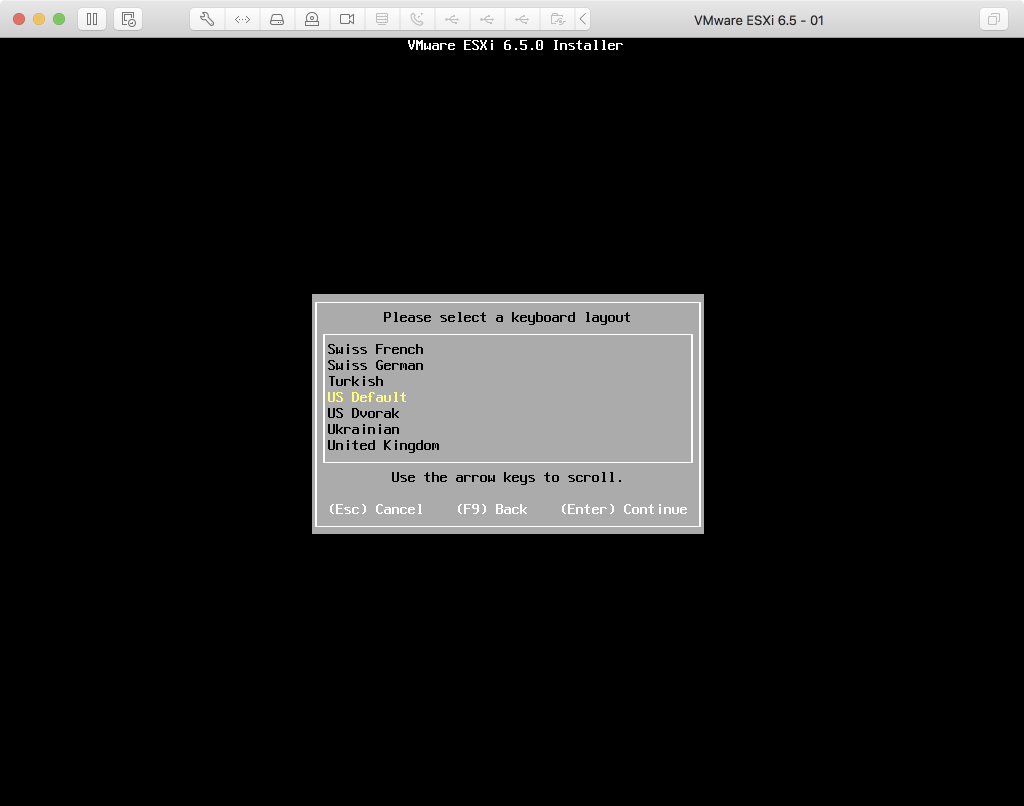

❖ 選擇鍵盤類型，預設為美式，Enter 下一步

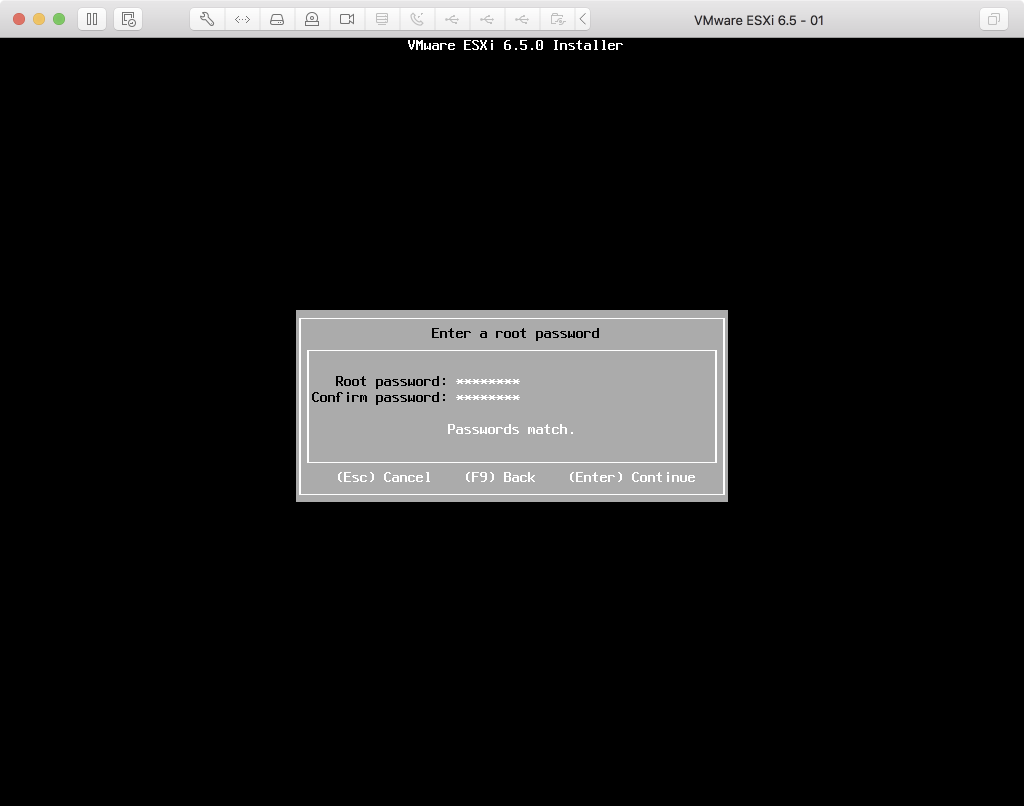

❖ 設定管理者（root）帳號密碼，Enter 下一步

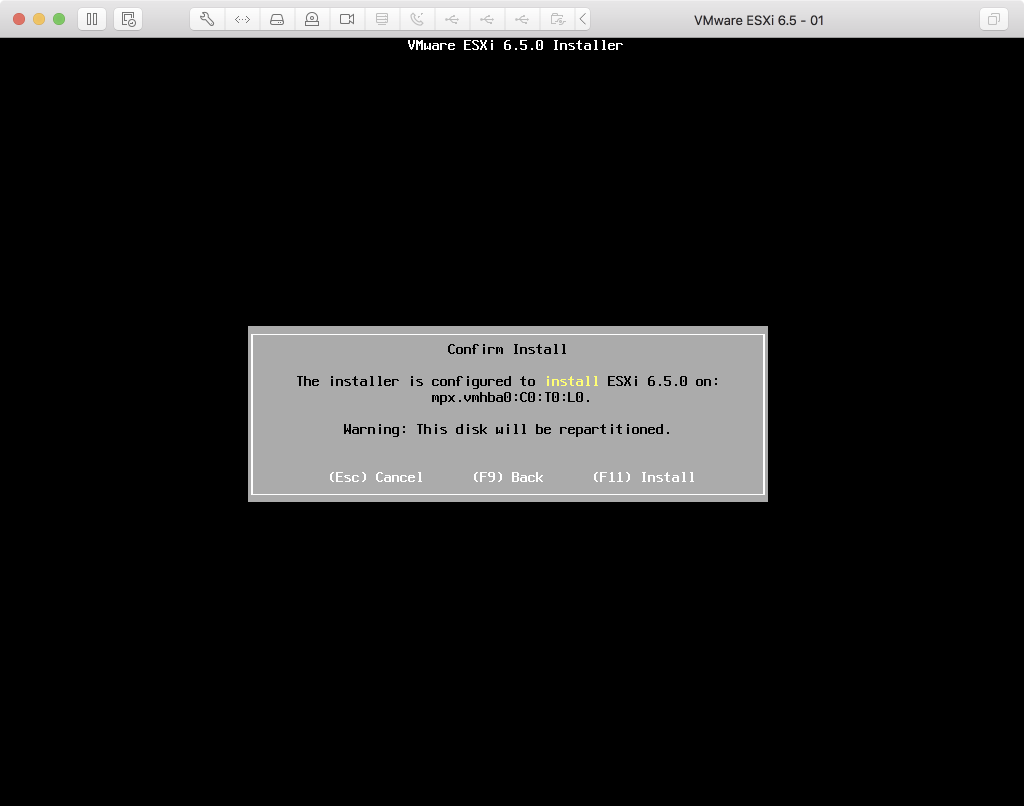

❖ 再次確認並警示硬碟將會被重新分割格式化，若有問題可按 F9 回去重新設定或按 Esc 取消安裝。沒問題就按 F11 開始安裝

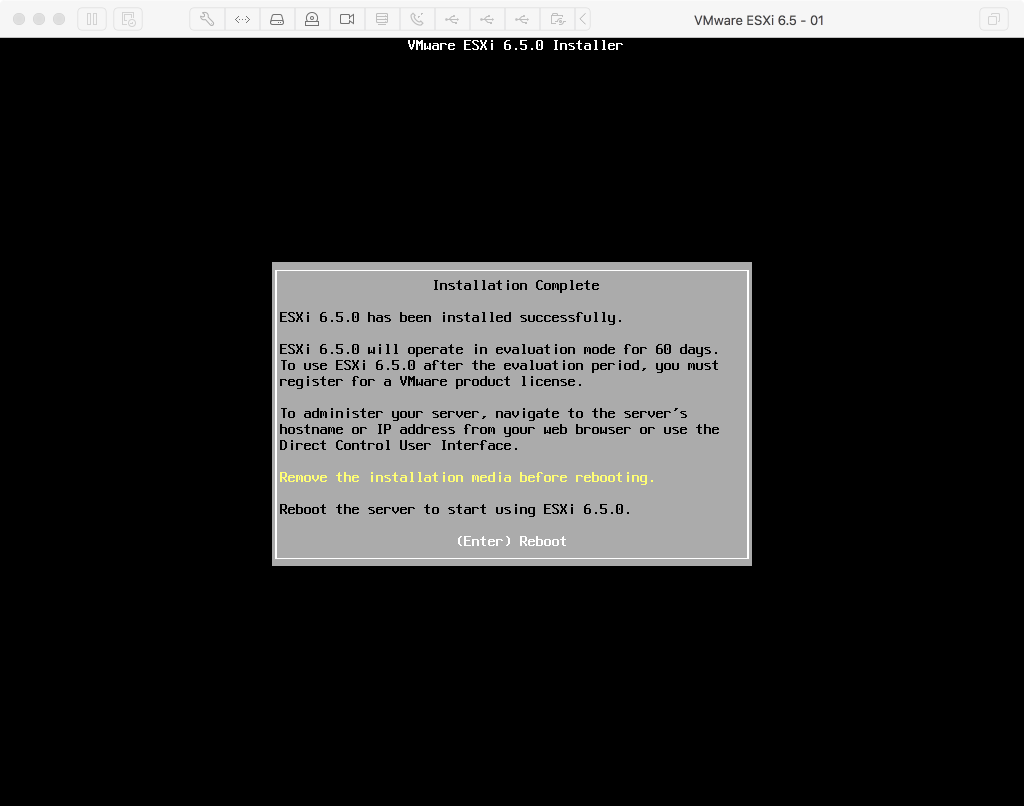

❖ 安裝完成，按 Enter 重新開機

設定 ESXi

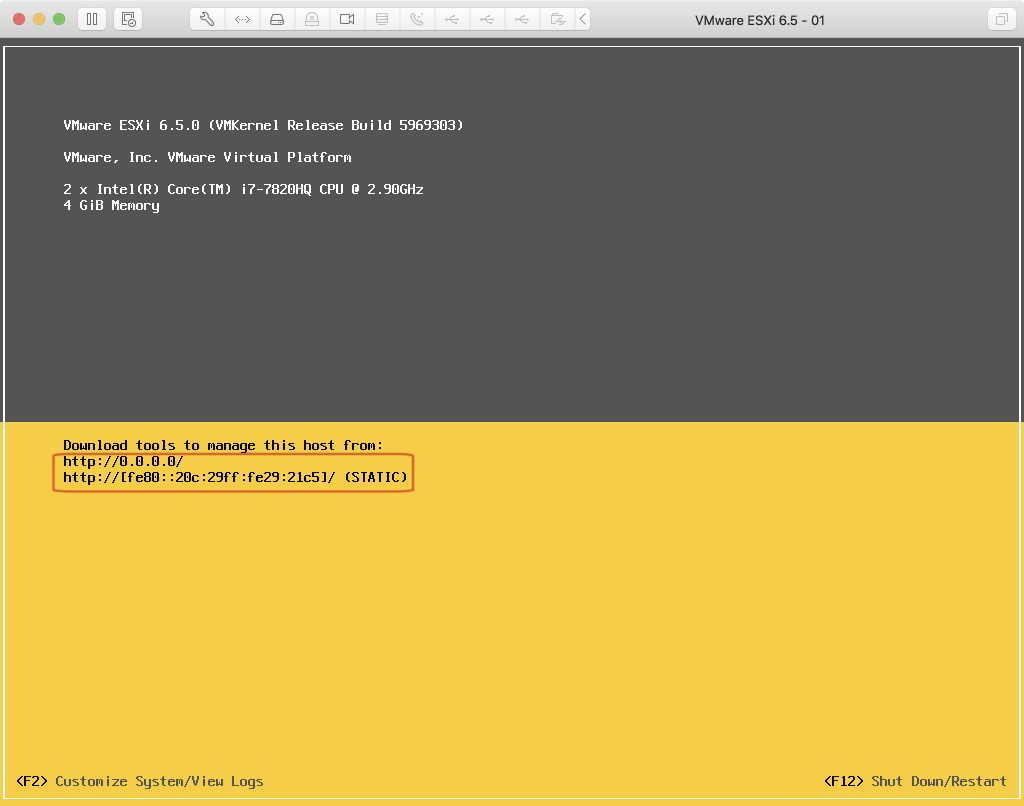

❖ 重開機後由於 vmnet 我並未啟動 DHCP 自動發送 IP，所以可以看到主機並未取得任何 IP。須要登入 console 後手動進行設定

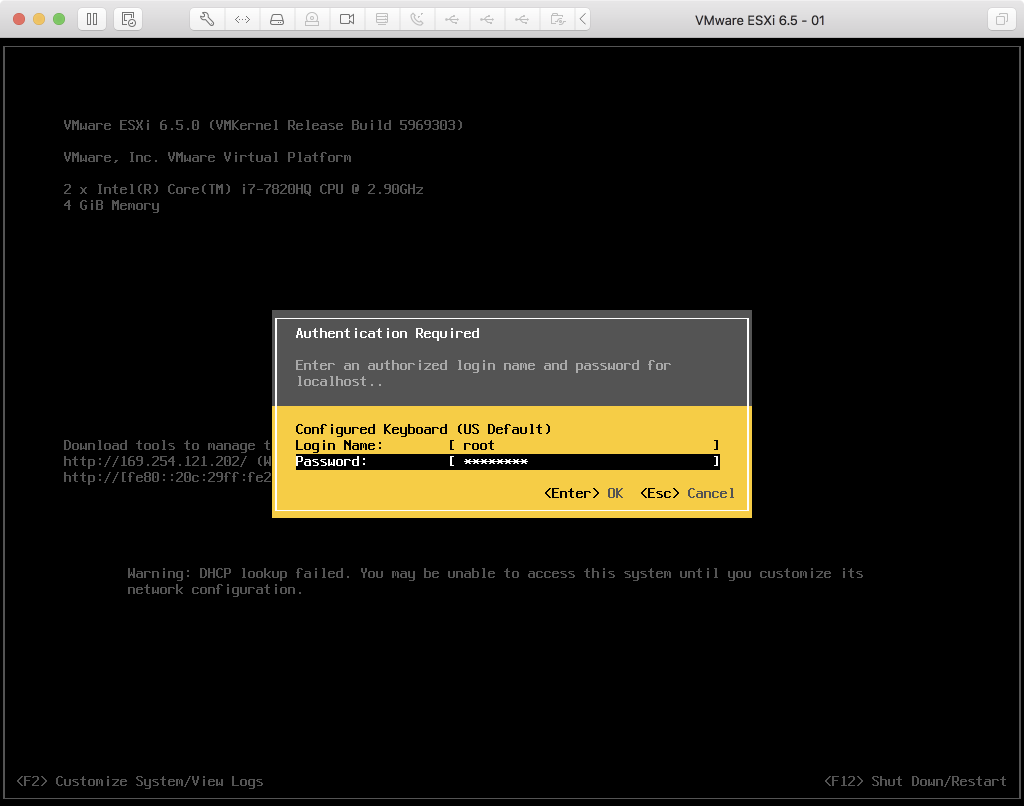

❖ 按 F2 登入 root 後開始進行設定

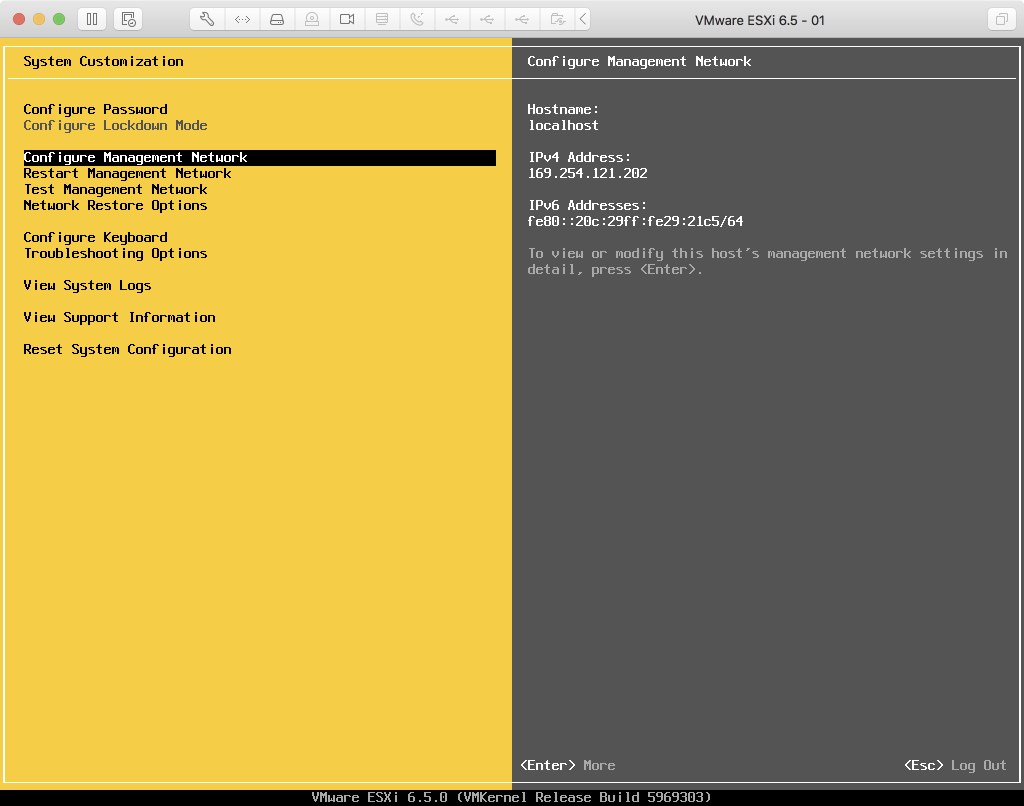

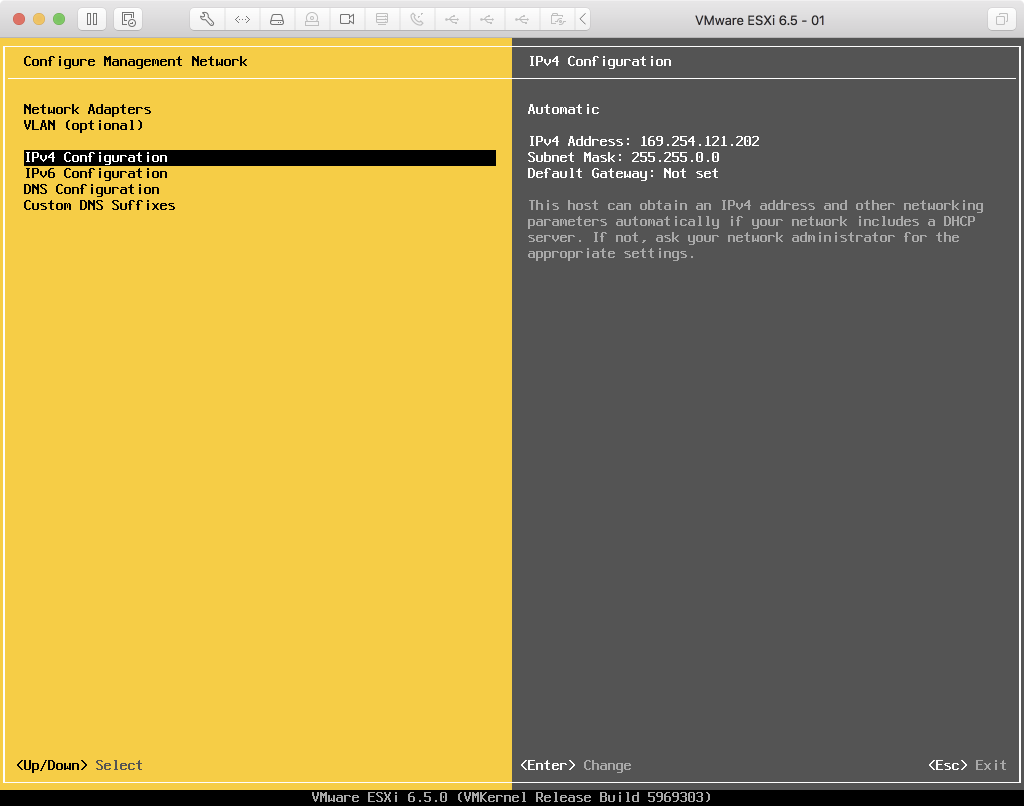

❖ 首先修改網路的設定，移動選項到 Configure Management Network 按 Enter 進入次設定頁面
❖ 選擇 IPv4 設定，按 Enter 修改設定值

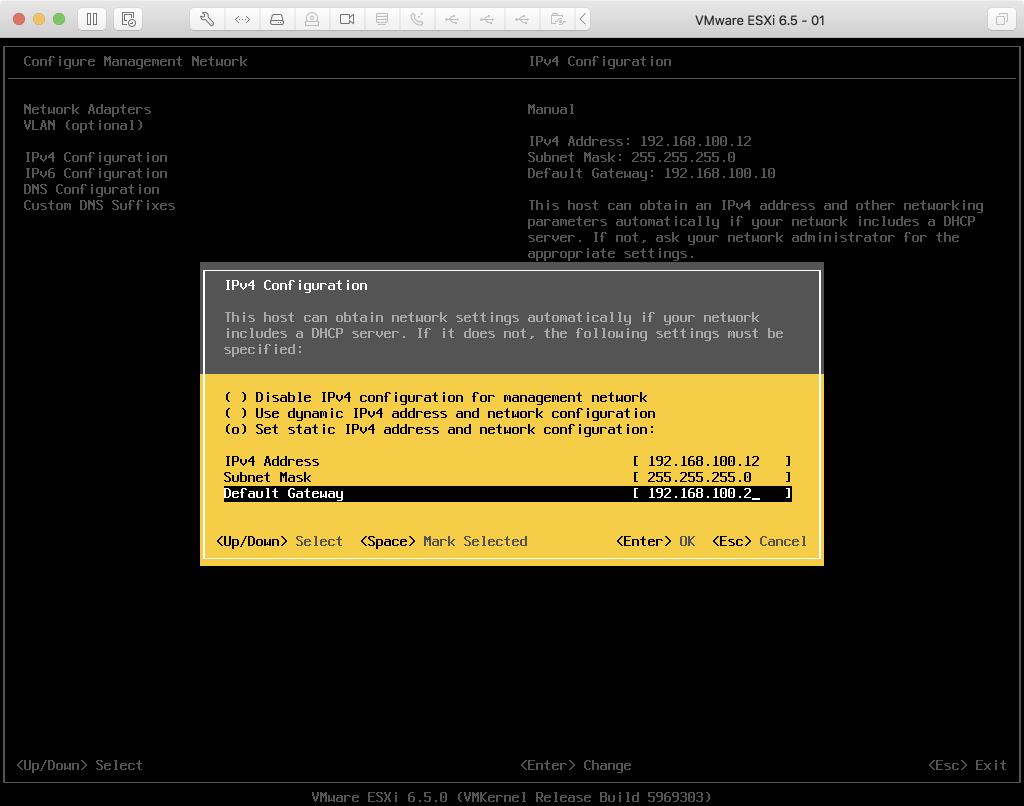

❖ 用上下鍵移動選項，空白鍵為確定。選擇固定 IPv4 位址（Set static IPv4 address），並輸入先前規劃好的正確 IP 位址（192.168.100.12）、Subnet Mask（255.255.255.0）以及 Gateway（192.168.100.2）等資料

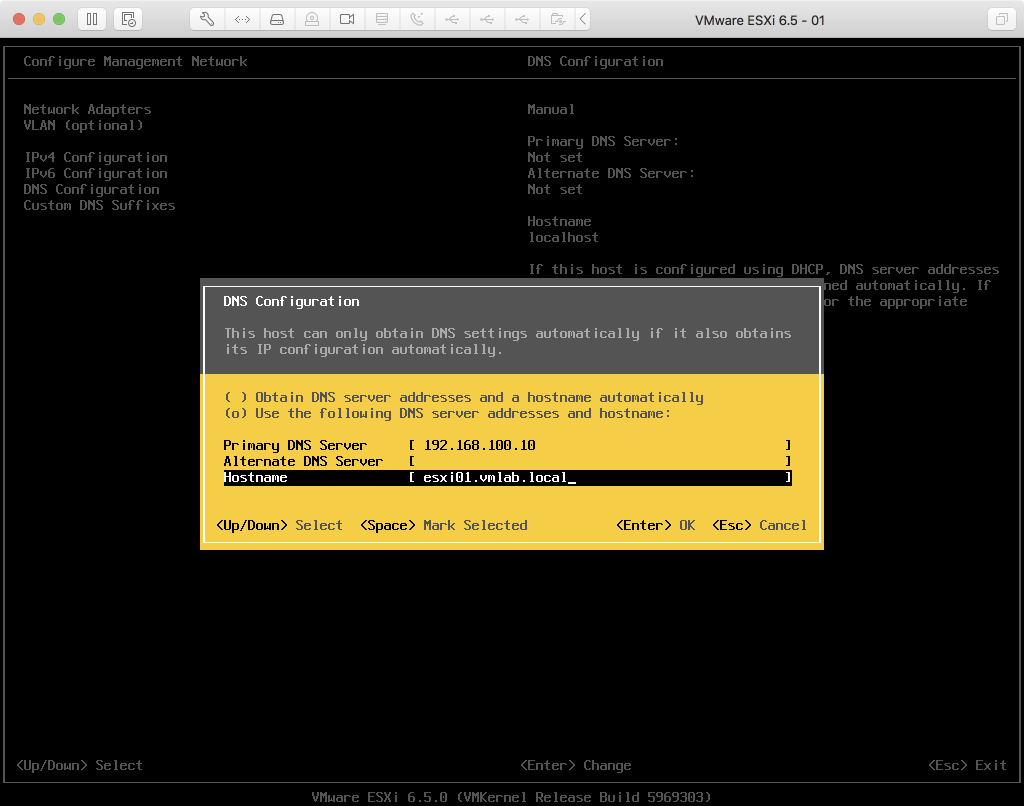

❖ Enter 確定回上層頁面後，接下來設定 DNS。依序輸入 DNS Server IP 及變更主機名稱

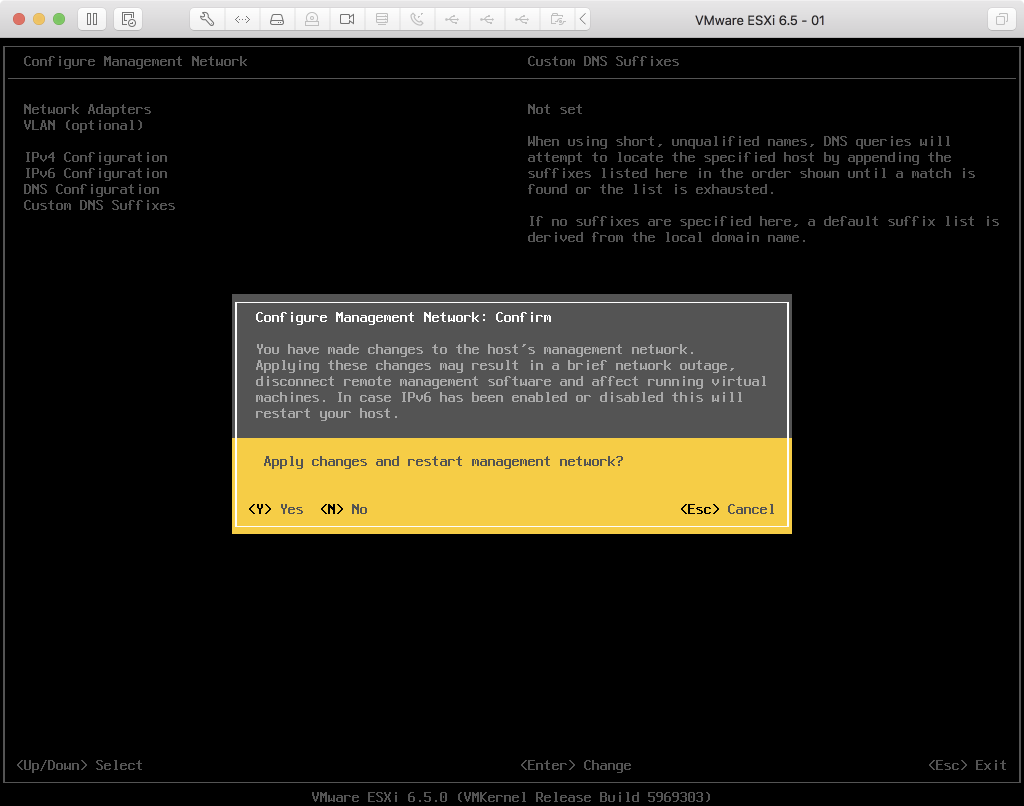

❖ Enter 確定回上層頁面後，按 Esc 確認要套用新的設定，再按 Y 確認更新。完成第一台 ESXi 虛擬機的設置。

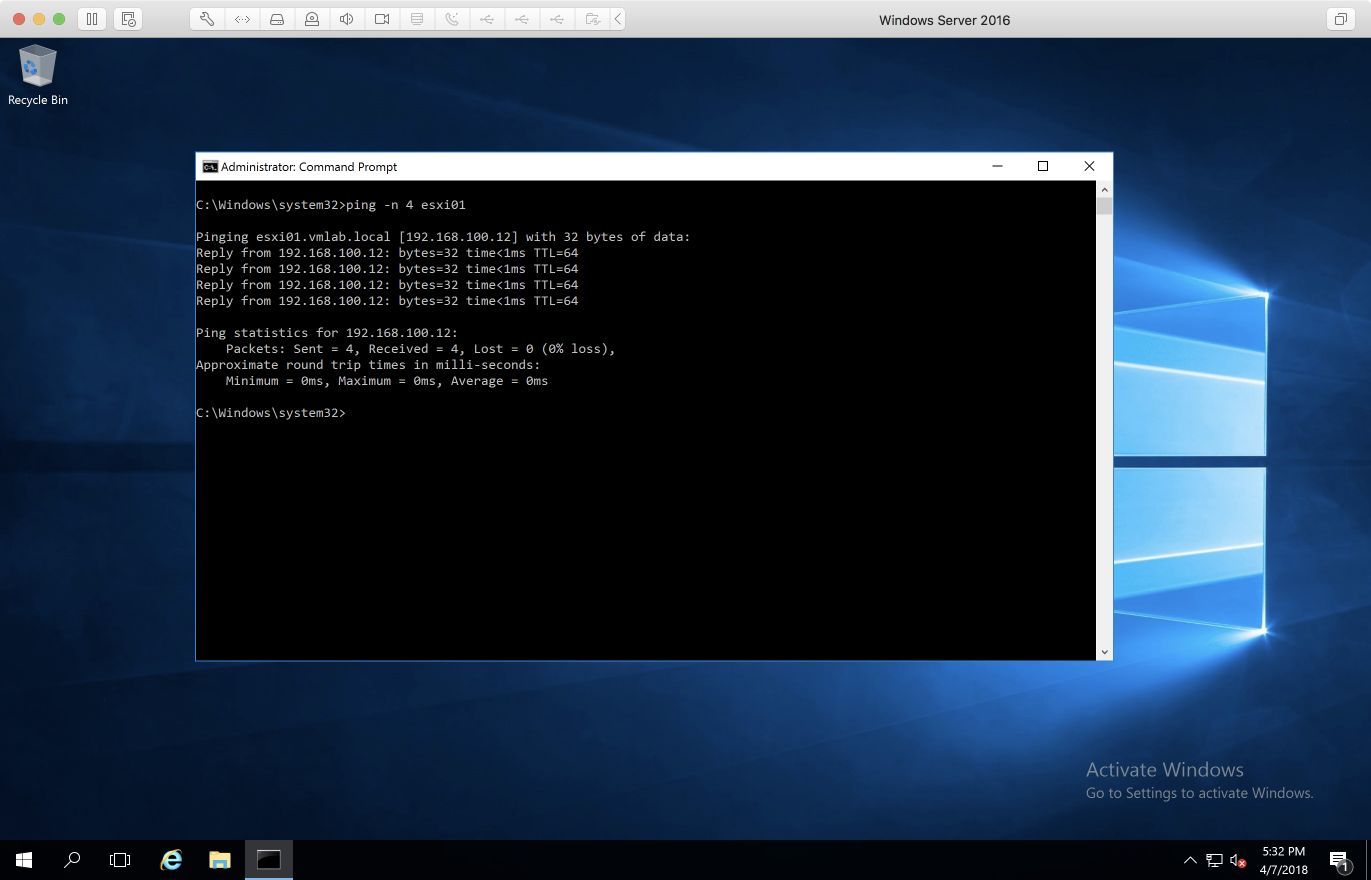

❖ 切換到 Windows DC 虛擬機，開啟命列視窗，執行 ping esxi01 可確認網路設定已正確並啟動

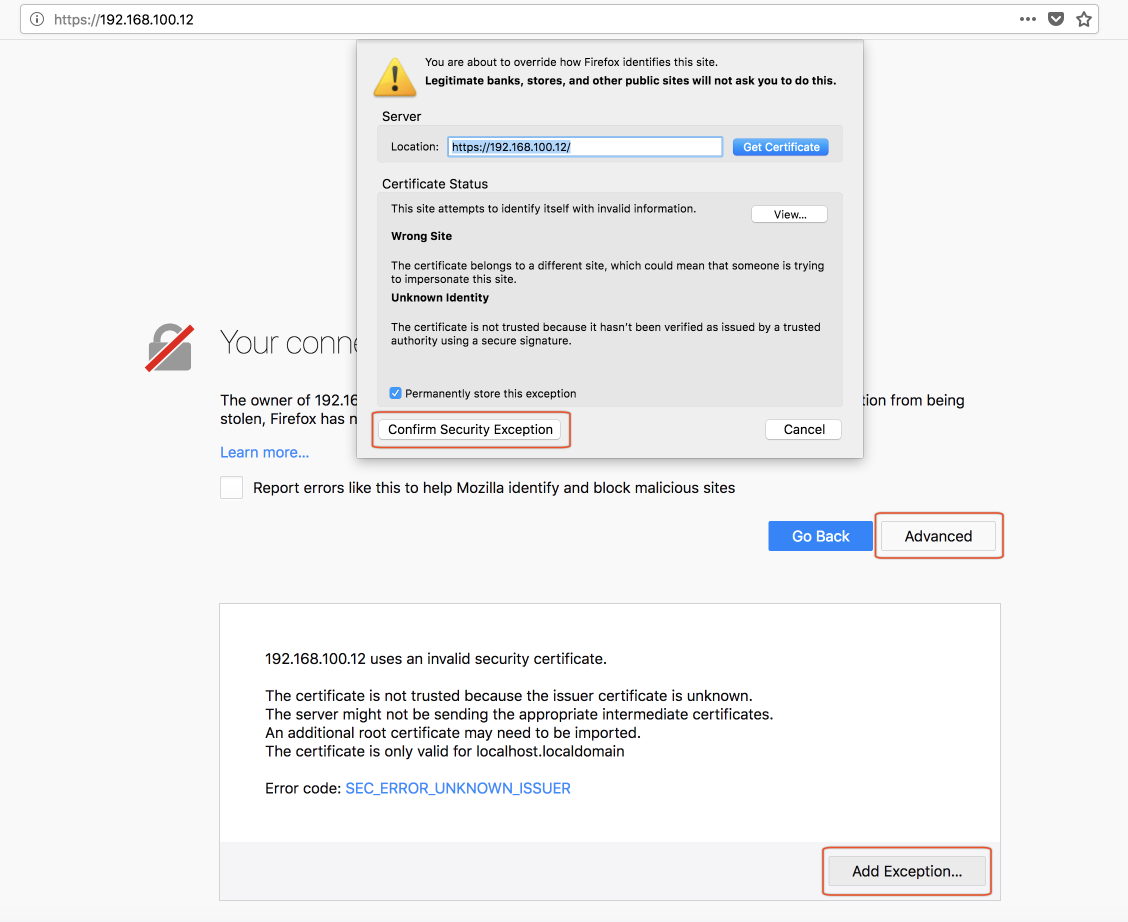

❖ 由於 vmnet3 是設定為透過 MBP 再 NAT 連外，所以可以由 MBP 上開瀏覽器，輸入 https://192.168.100.12 以開啟 Web Client 確認並管理 ESXi 主機。在出現 SSL 錯誤的警示訊息時可以加上例外清單處理。（註：或者也可以將 adc01 IP 加入到 MBP 的 DNS Server 列表中，就可以用 domain name 的方式來連結 ─ https://esxi01.vmlab.local）

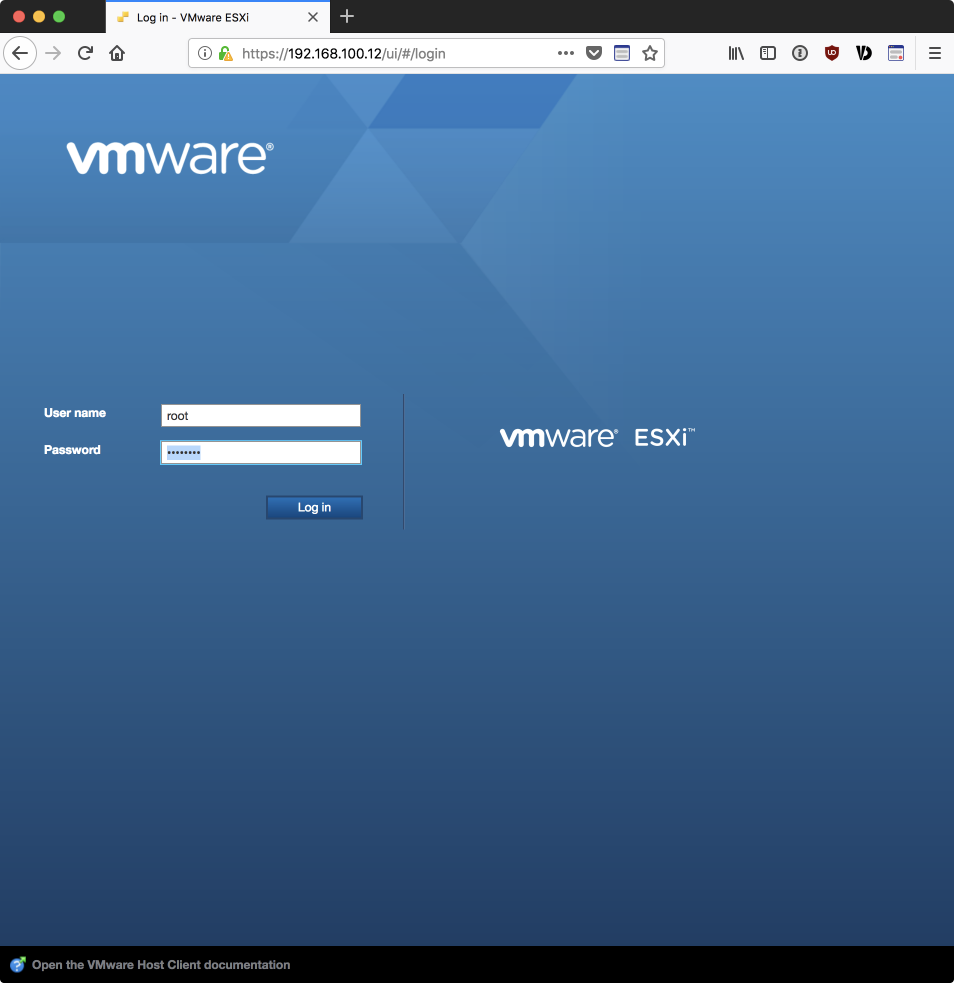

❖ 使用安裝時設定的 root 帳密登入

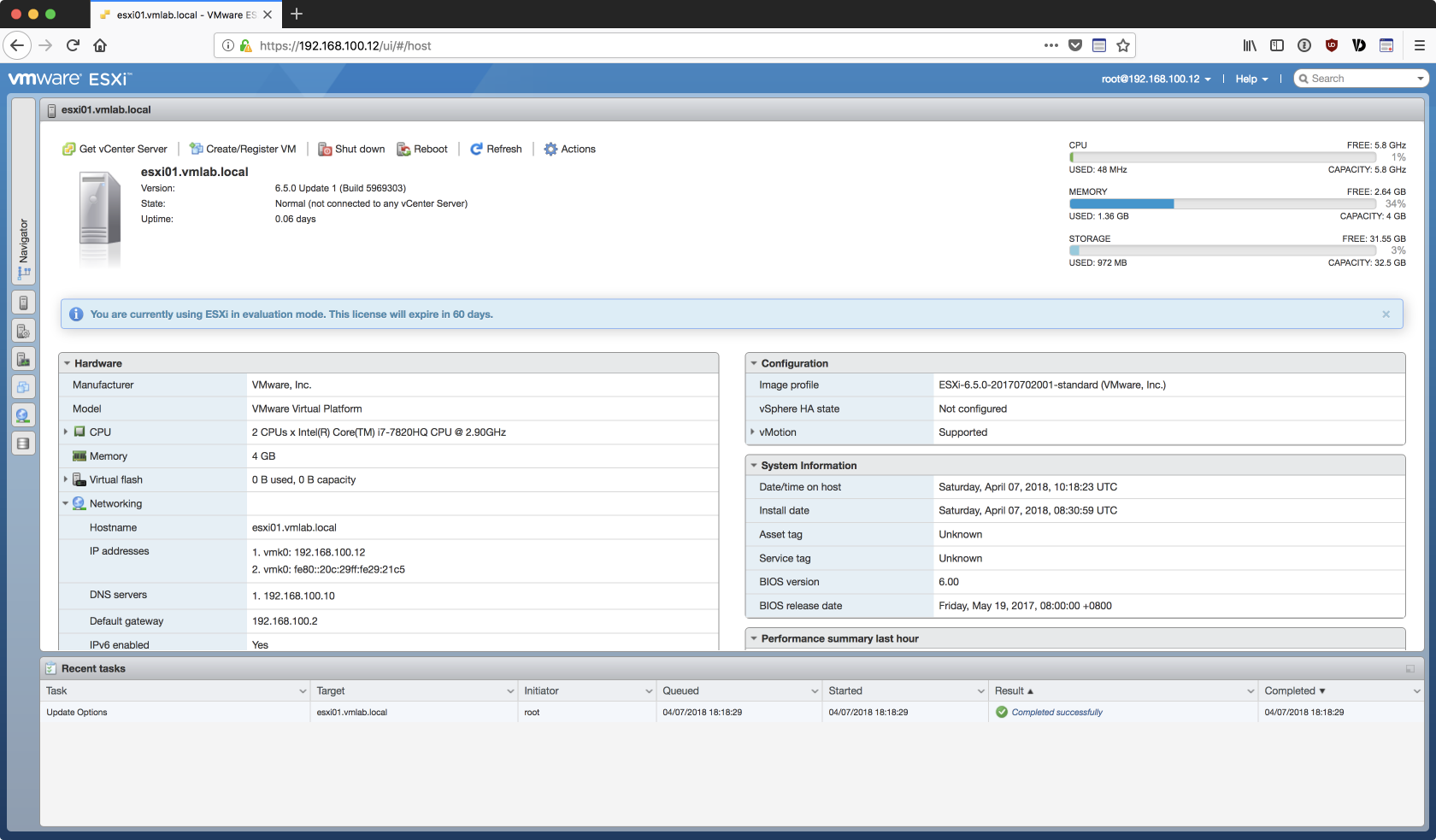

❖ 登入確認 ESXi 主機各項資訊及管理功能
