vSphere Lab - Part 7 - ESXi 及 VCSA 網路設定

由於 LAB 一開始就規劃了幾個網段要用來實驗及學習諸如共享儲存空間（Shared Storage）、容錯（Fault Tolerance, FT）以及 vMotion 等 vSphere 的功能，所以必須分別在 ESXi 主機及 VCSA 再做額外的網路設置。

預計規劃如前述，並於 Part 1 前置準備中已預先在 VMware Fusion 上的網路卡新增及設定：

  • vmnet5：Storage，IP: 192.168.102.0/24
  • vmnet6：FT ，IP: 192.168.103.0/24
  • vmnet7：vMotion，IP: 192.168.104.0/24

接下來就是要在 ESXi 主機新增及配置這三張虛擬網卡，以及在 VCSA 上設定成虛擬交換器（vSwitch）：

ESXi 主機

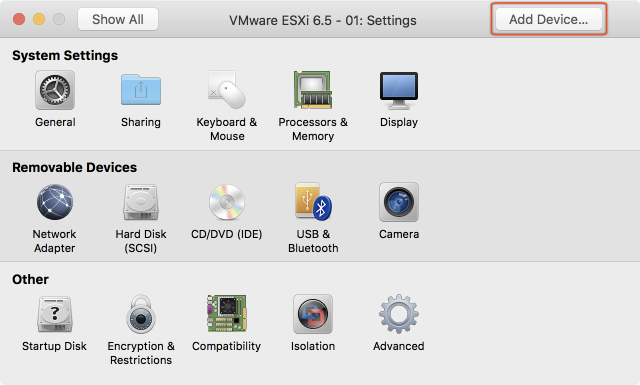

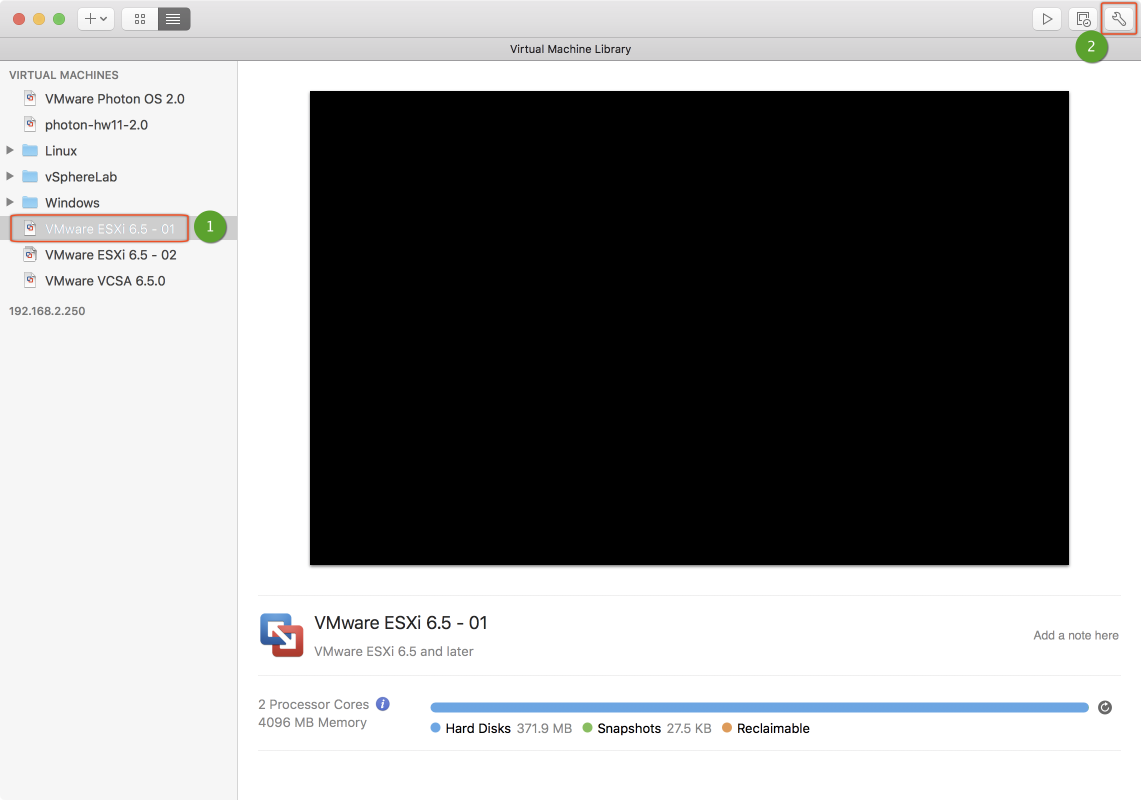

❖ 開啟 ESXi VM 上的設定視窗（注意：須先將 VM 關機才能執行新增裝置），點選右上的「Add Device...」按鈕

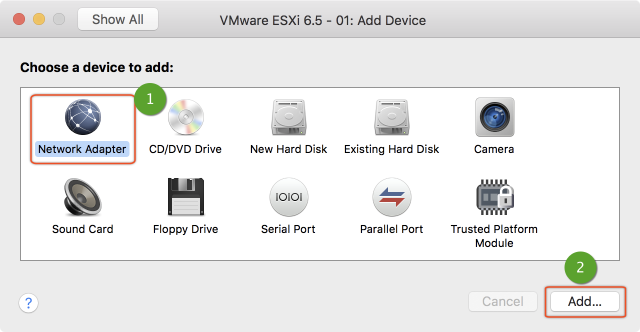

❖ 點選要新增的設備：網路卡

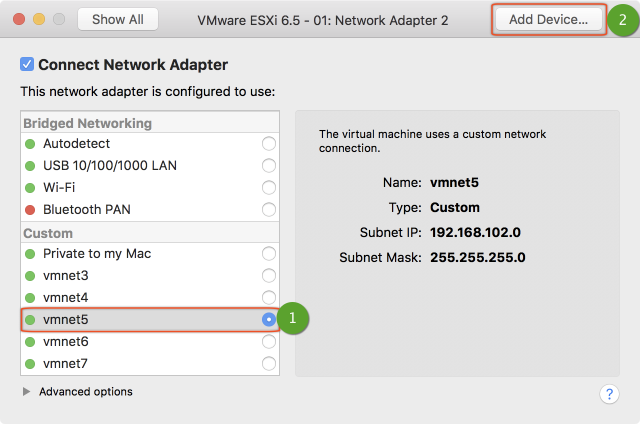

❖ 新增 vmnet5

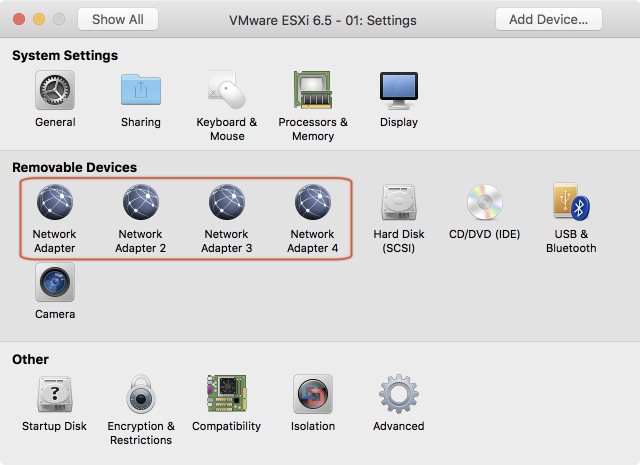

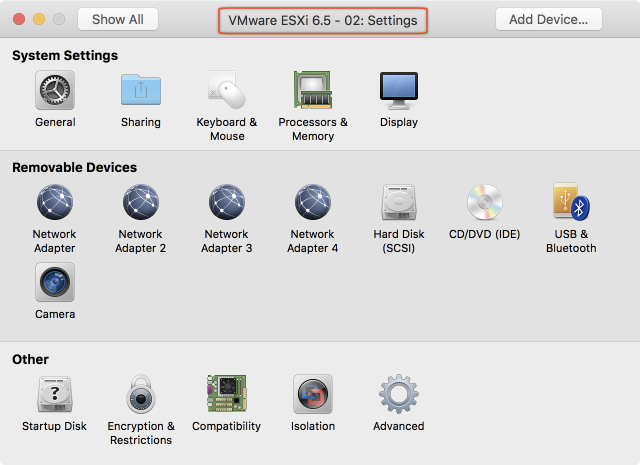

❖ 同上動作，再將 vmnet6 及 vmnet7 也新增到 ESXi VM 上。可以看到目前 VM 上總共有 4 張網路卡
❖ 重覆如上步驟，將第二台 ESXi VM 上也新增設定成 4 張網路卡

VCSA (vCenter)

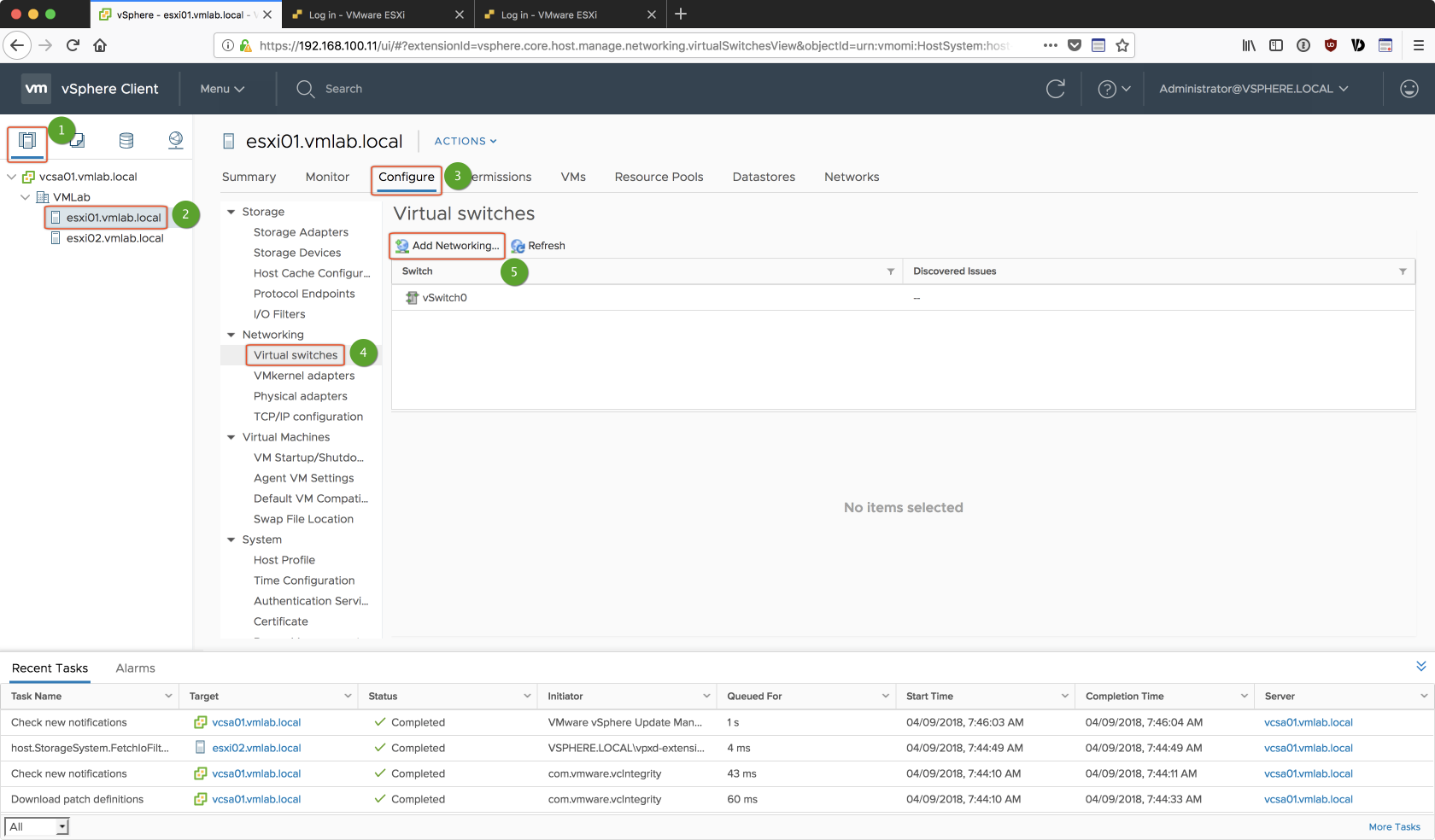

❖ 登入 vCenter Web Client 後進入 Hosts and Clusters 頁面，左側欄點選第一台主機 ESXi01，並在主頁上選擇設置（Configure）頁籤，點選 Networking 展開功能選項後選擇 Virtual switches 次選項，再點按 Add Networking 按鈕以新增一台虛擬交換器（Virtual switch）

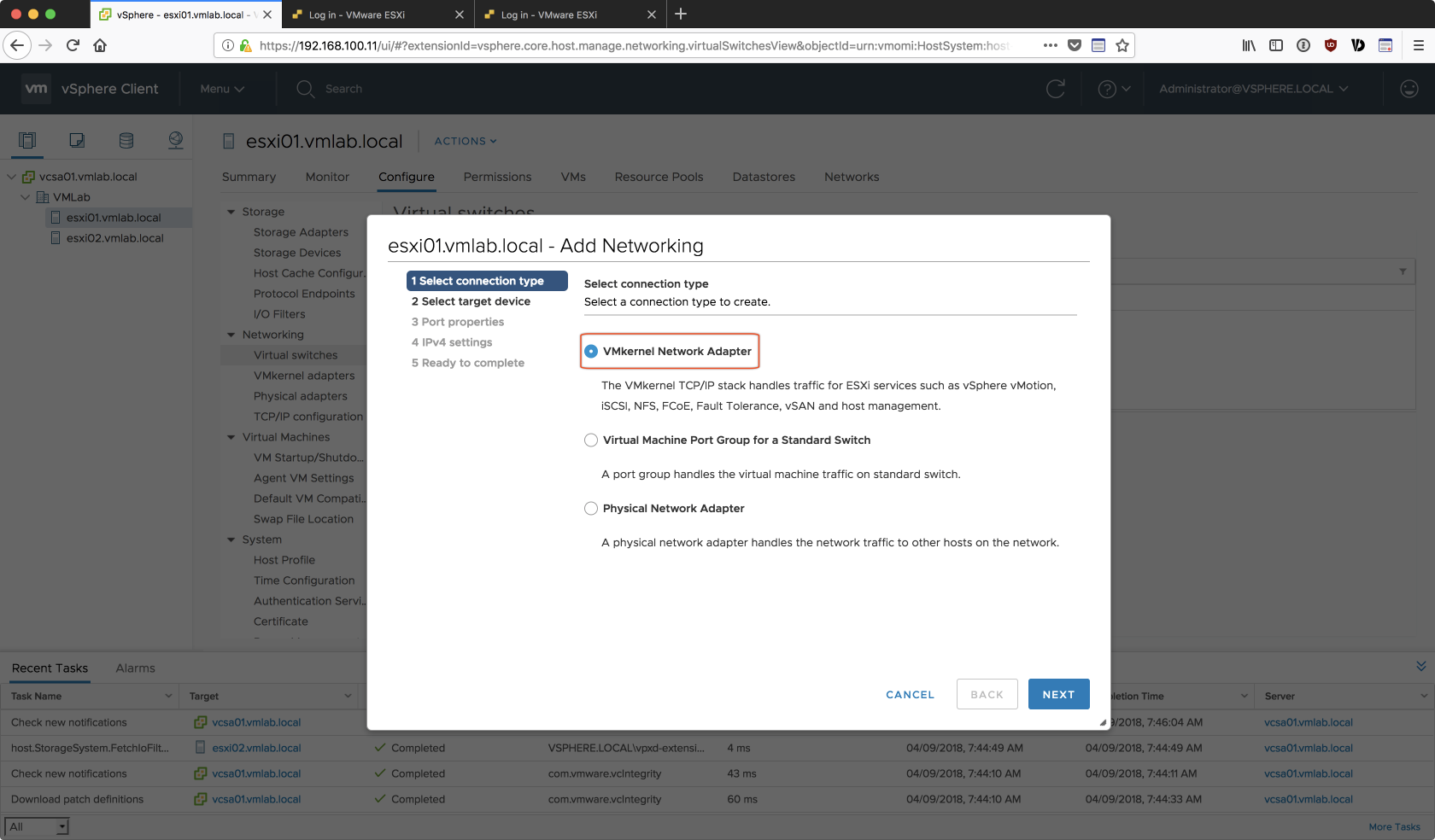

❖ 選擇 VMkernel Network Adapter，下一步

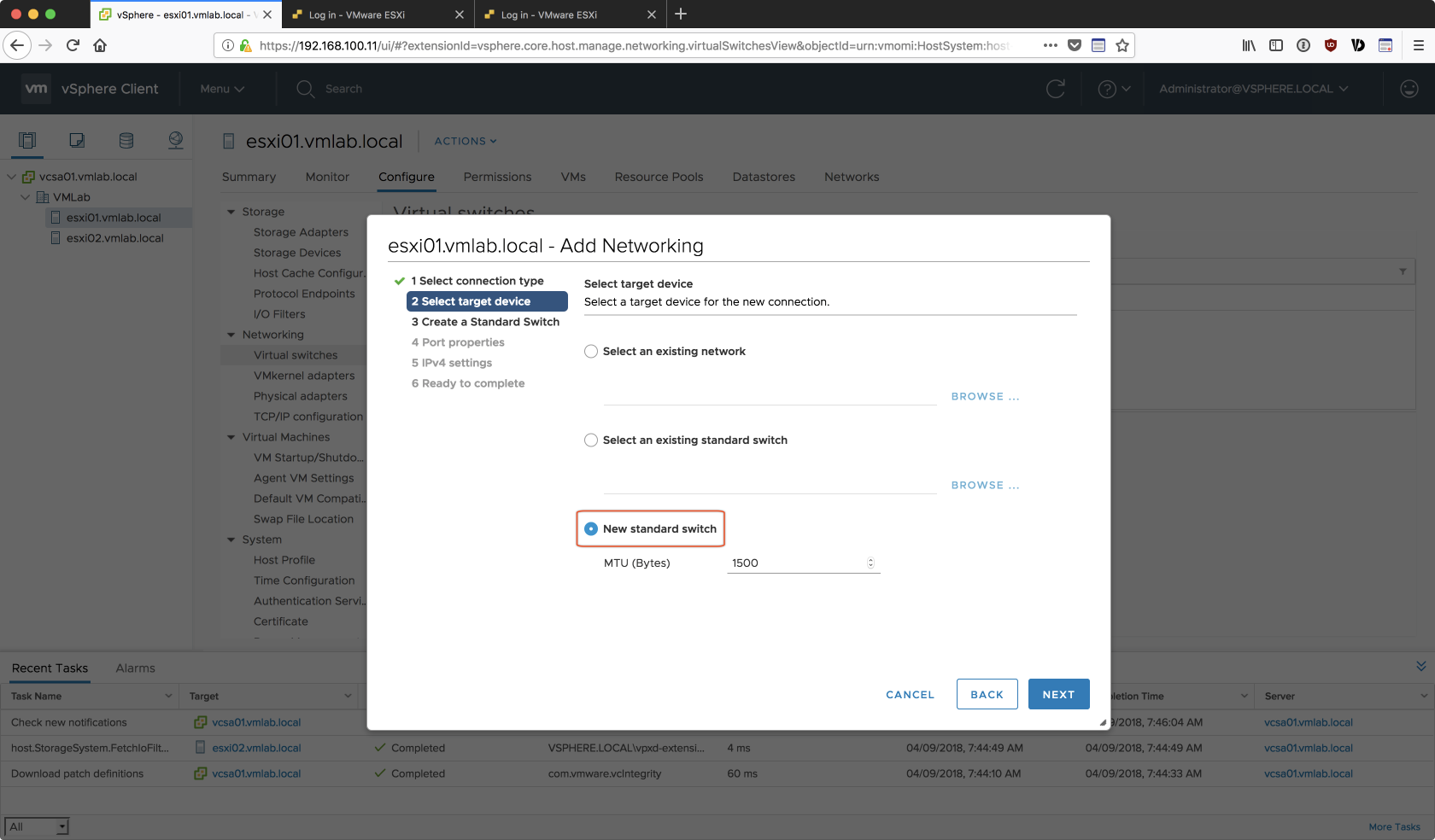

❖ 選擇新的標準交換器（New standard switch），下一步

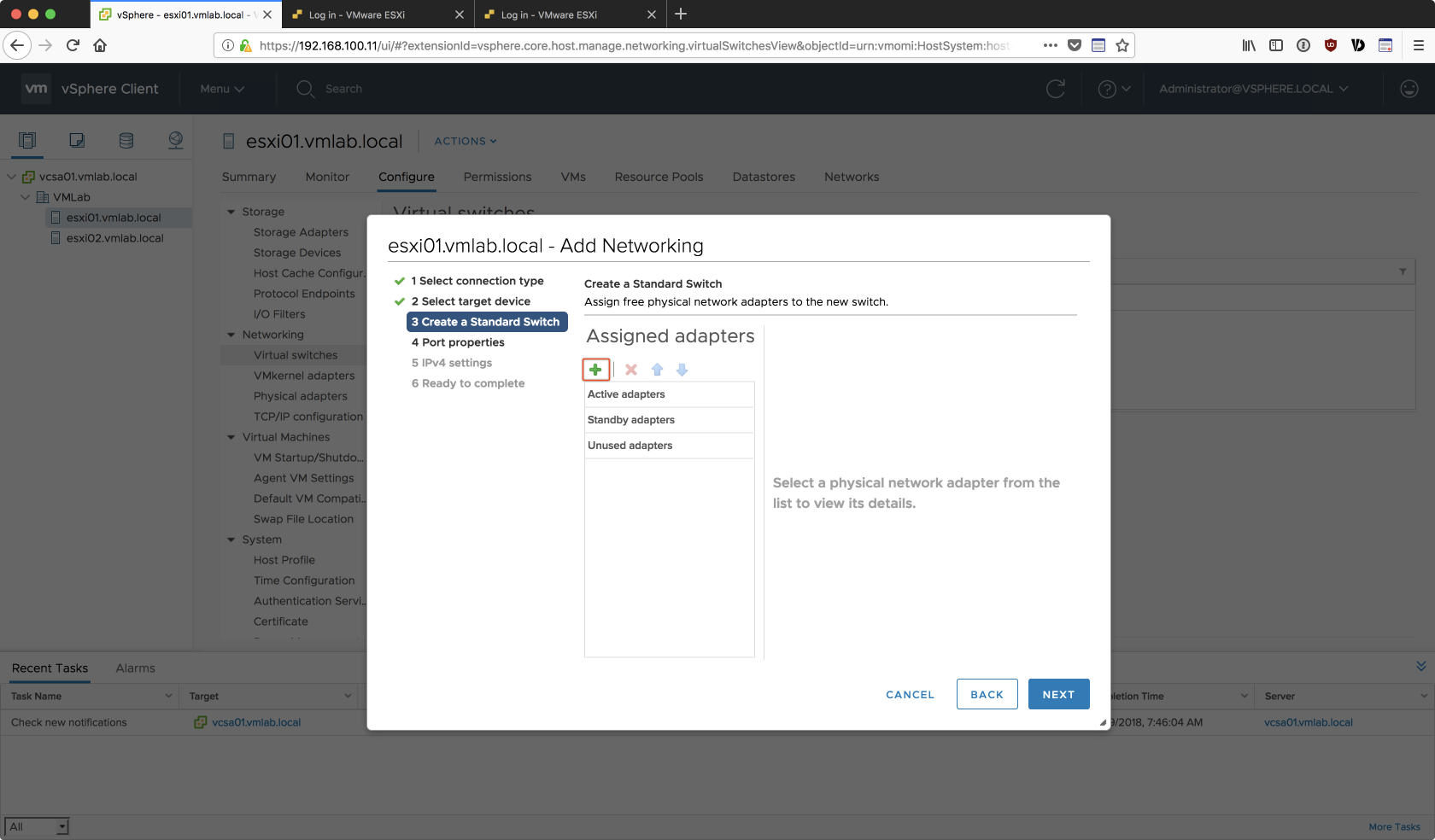

❖ 在 Assigned adapters 下點按綠色的加號來配置網路卡

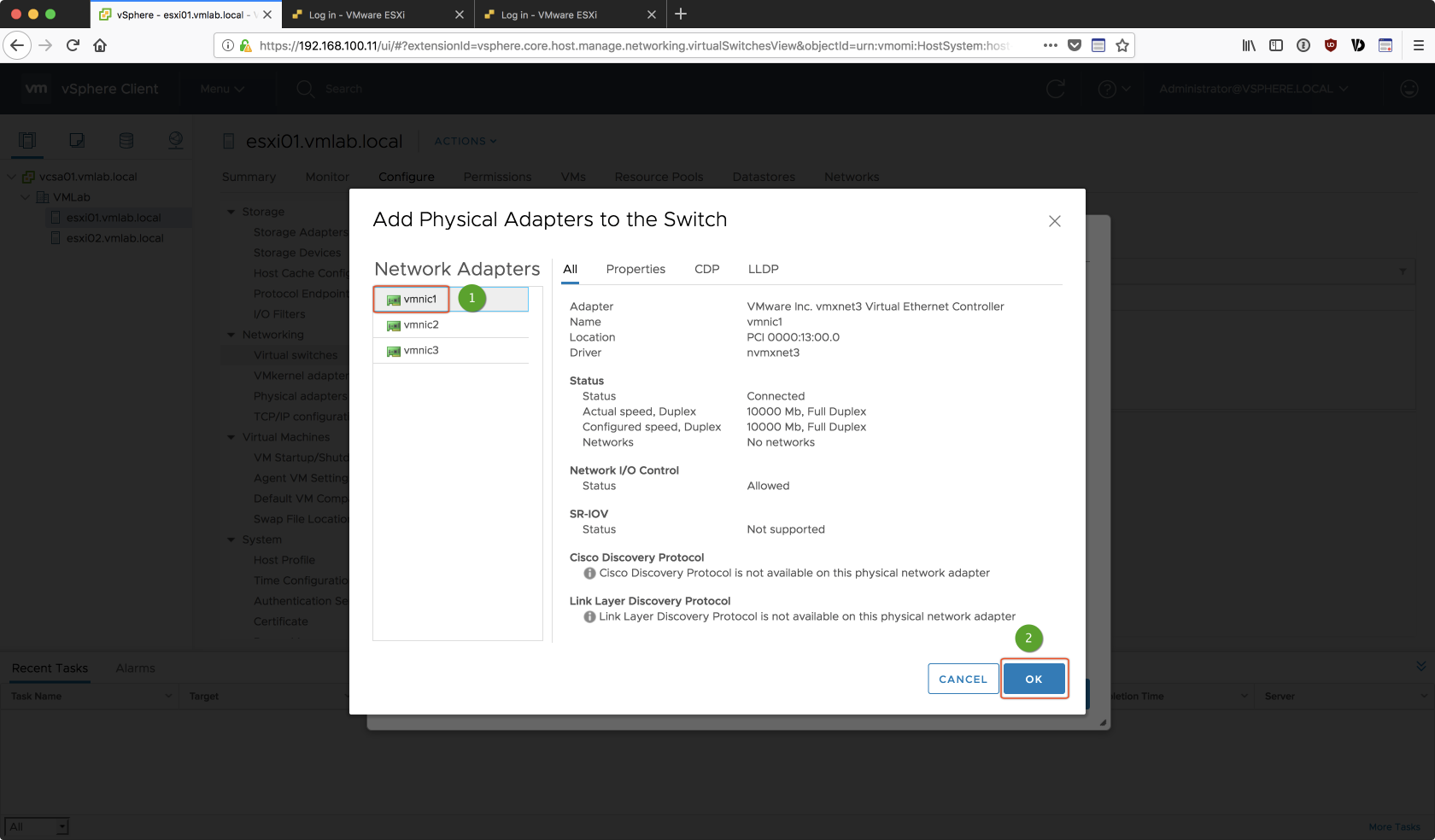

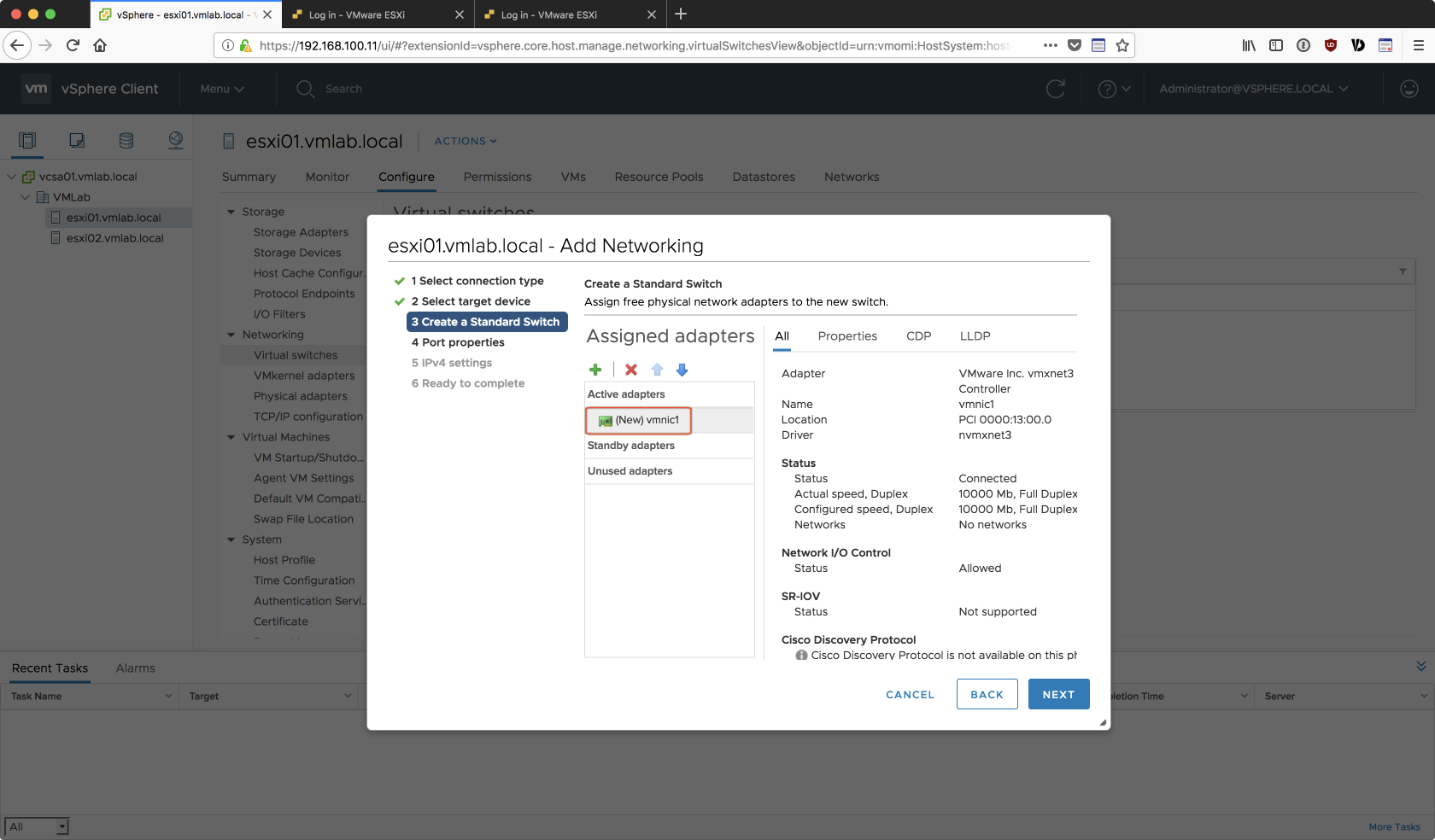

❖ 選擇 vmnic1 第一張網卡（亦即在 VMware Fusion 中所新增的 vmnet5 虛擬網路卡）
❖ 給予一個可辨識的標籤名稱，例如 iSCSI，其餘維持預設值

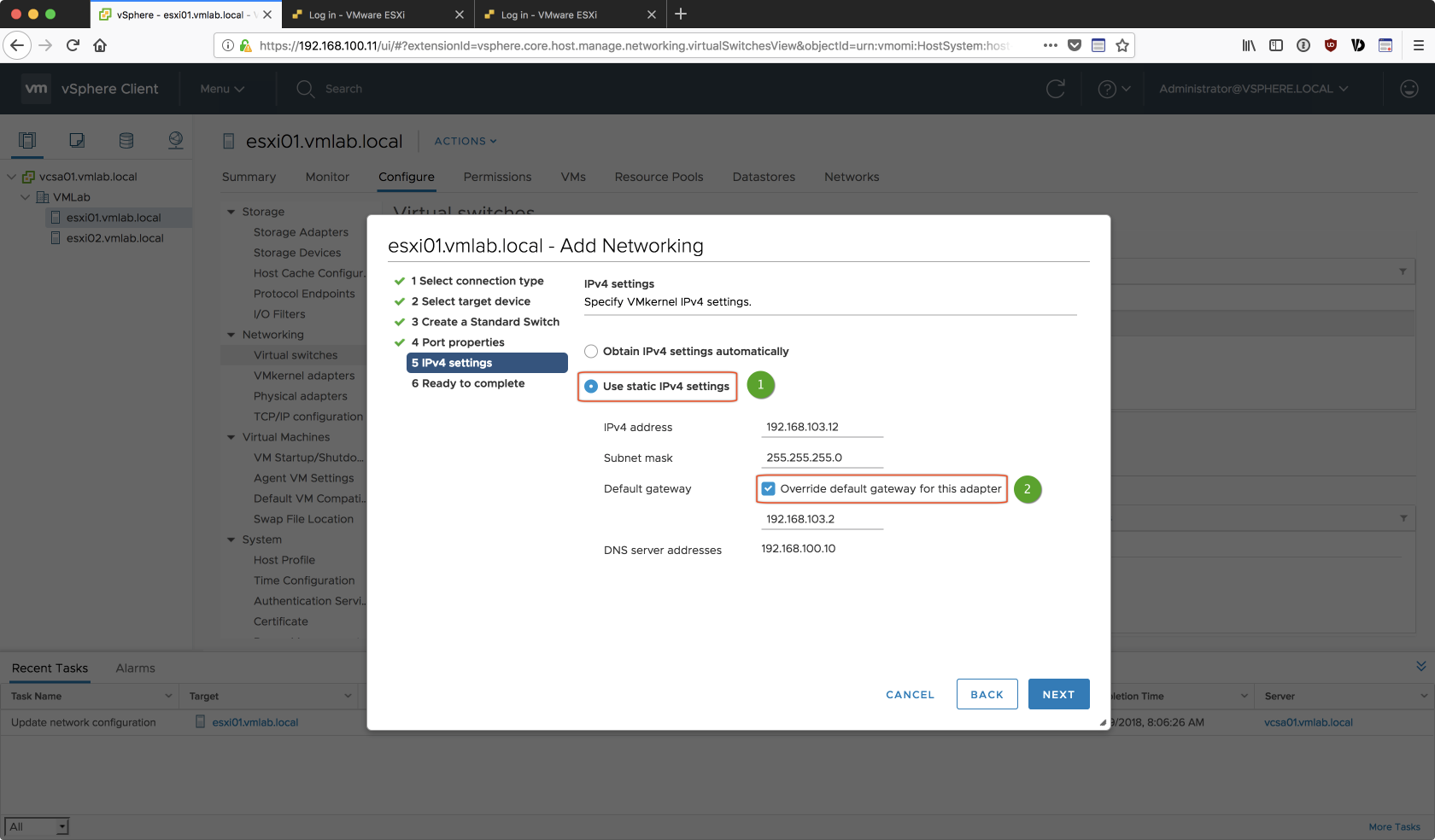

❖ 設定 IPv4 位址，選固定式並依序輸入規劃的網路資料：192.168.102.12/255.255.255.0 ，勾選 Override default gateway 選項，輸入這個網段的匣道器 IP: 192.168.102.2

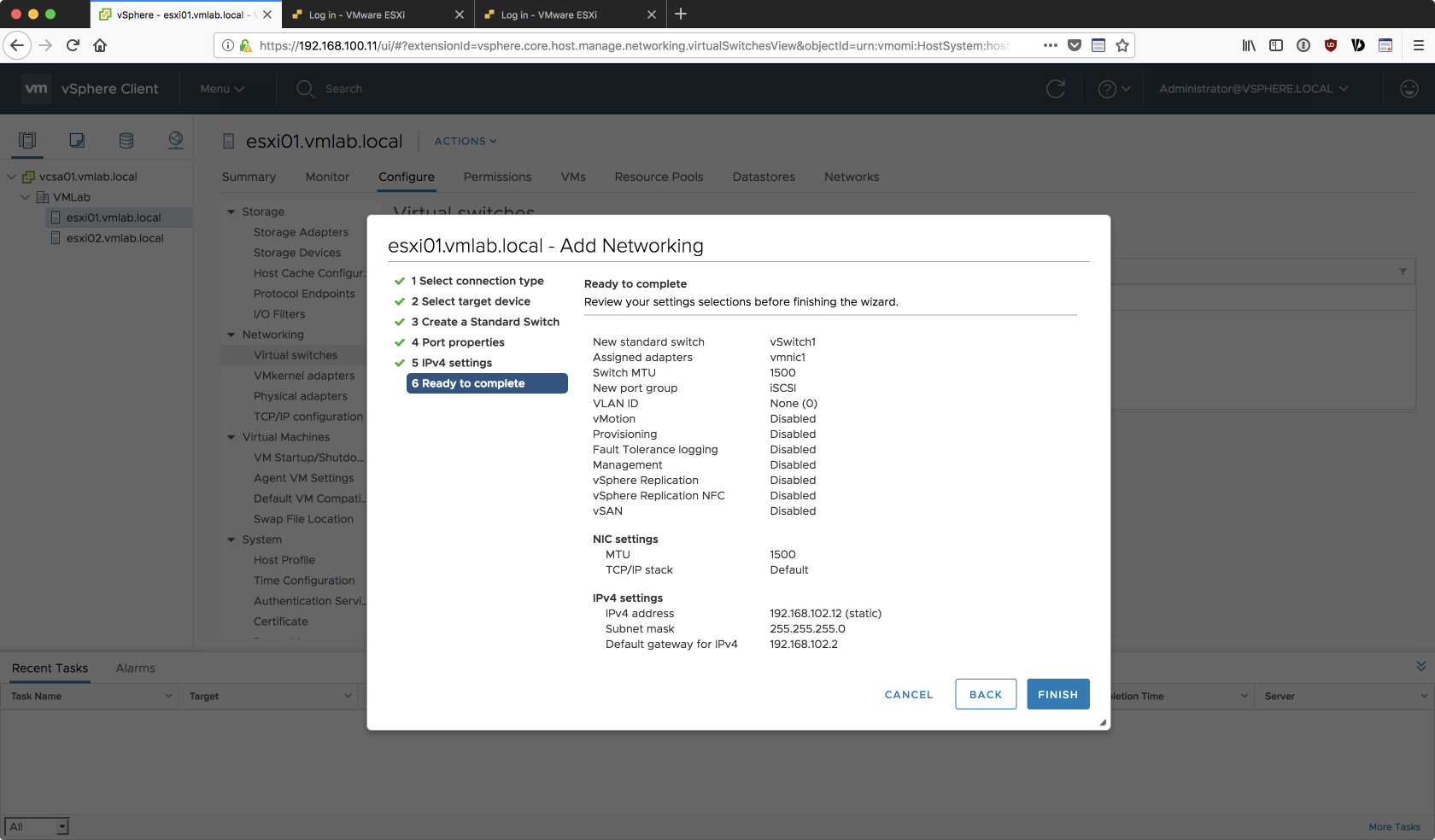

❖ 檢視及確認設定資料無誤後，按下完成鍵新增一個虛擬交換器

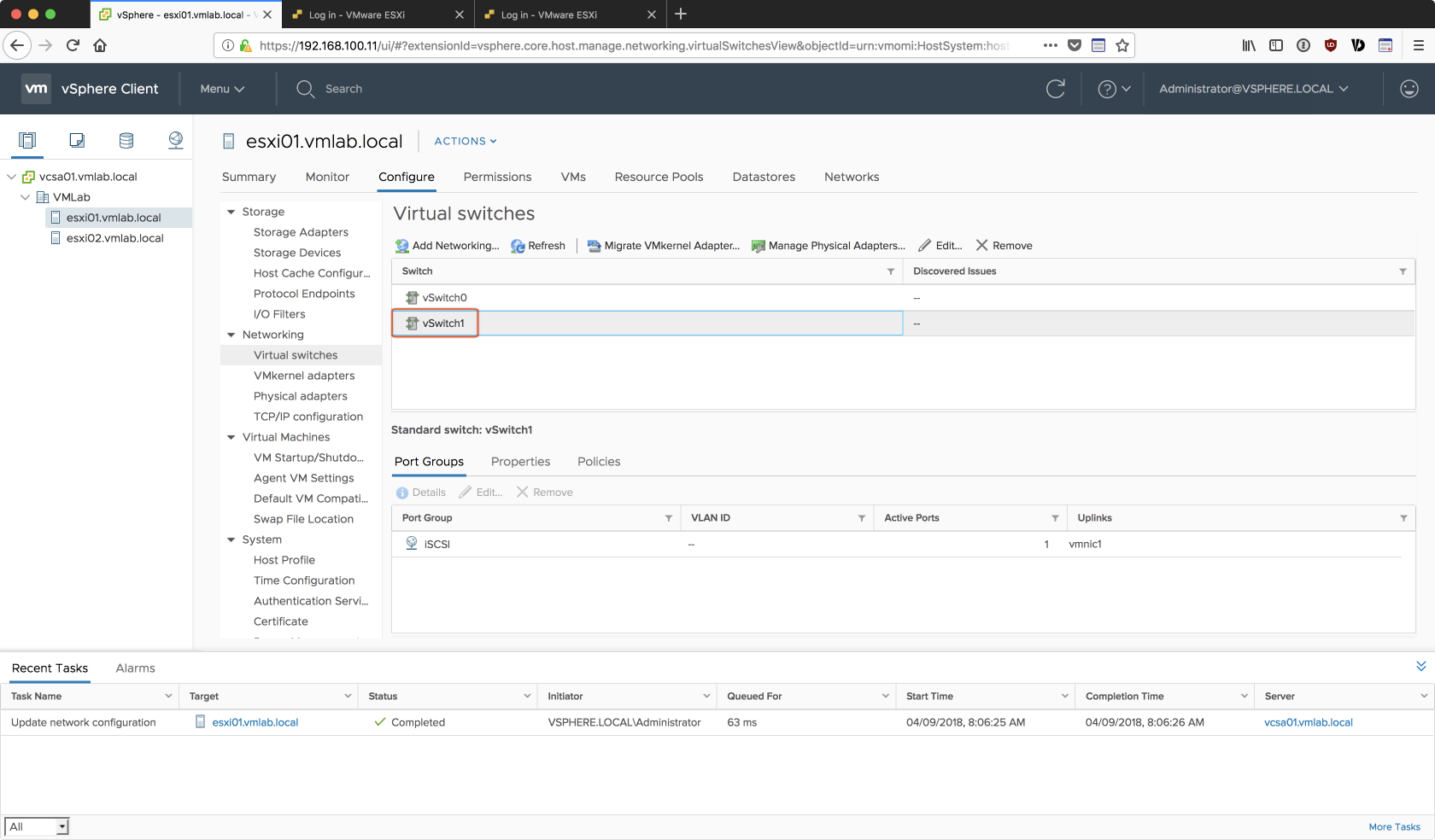

❖ 可以察看到已新增一個新的 vSwitch1

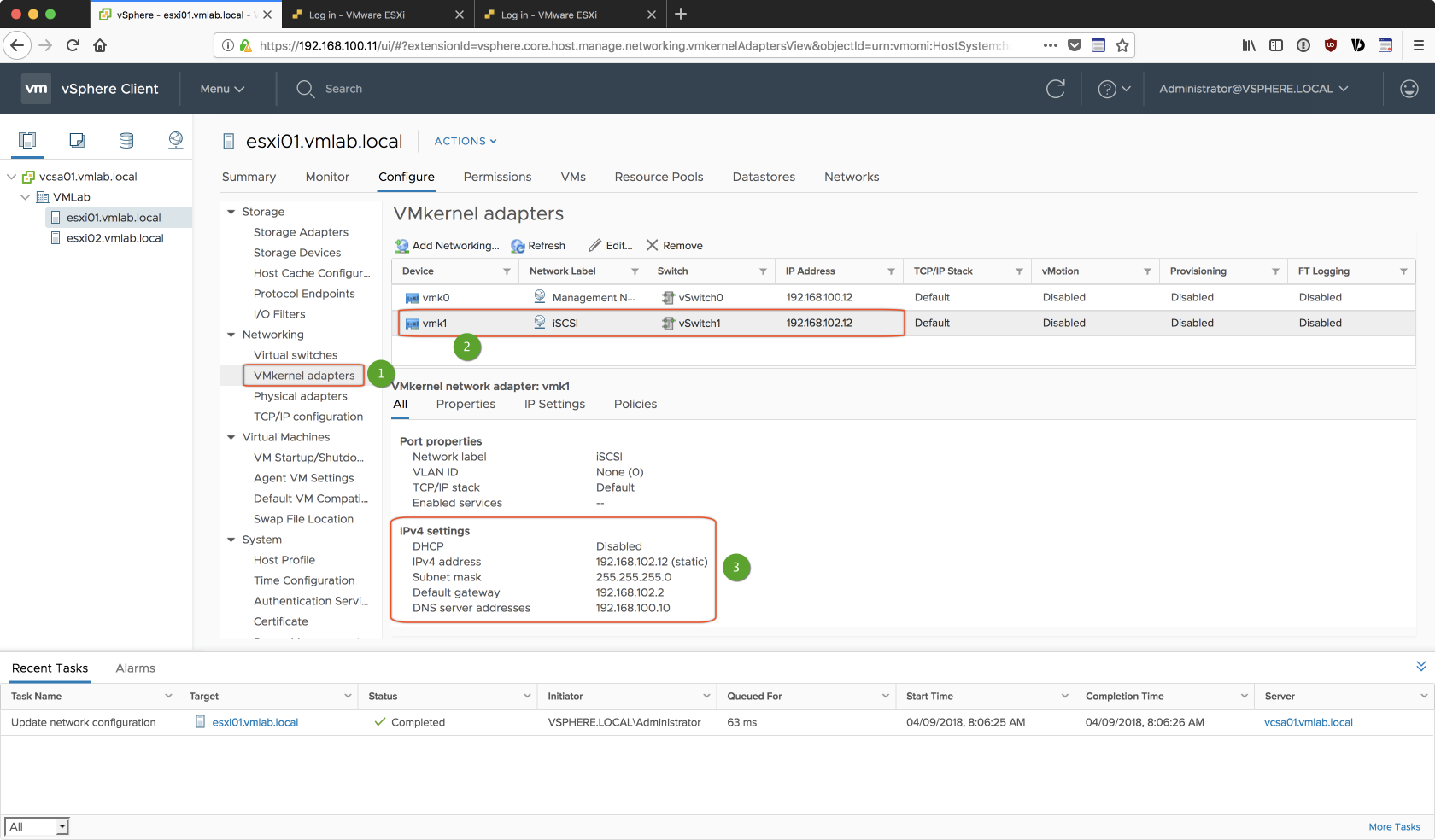

❖ 也可以點選 VMkernel adapters 檢視到已同步新增一張網路介面卡及其相關資訊
❖ 依序再將另外的網路卡分別配置成新的虛擬交換器，注意新增 FT 時要在 Enabled services 中勾選 Fault Tolerance logging 選項。IP 則是 192.168.103.12/255.255.255.0，gateway 為 192.168.103.2

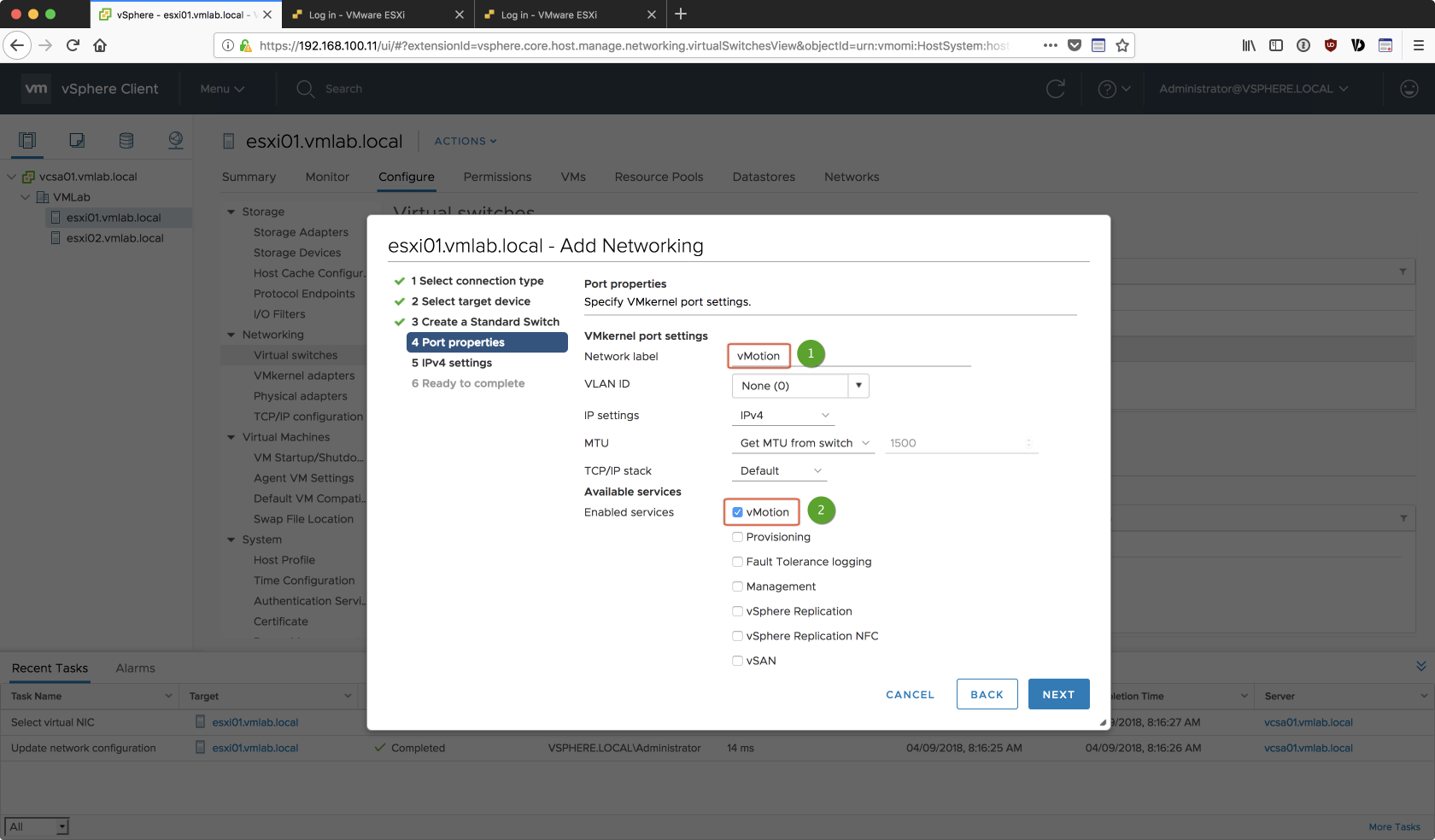

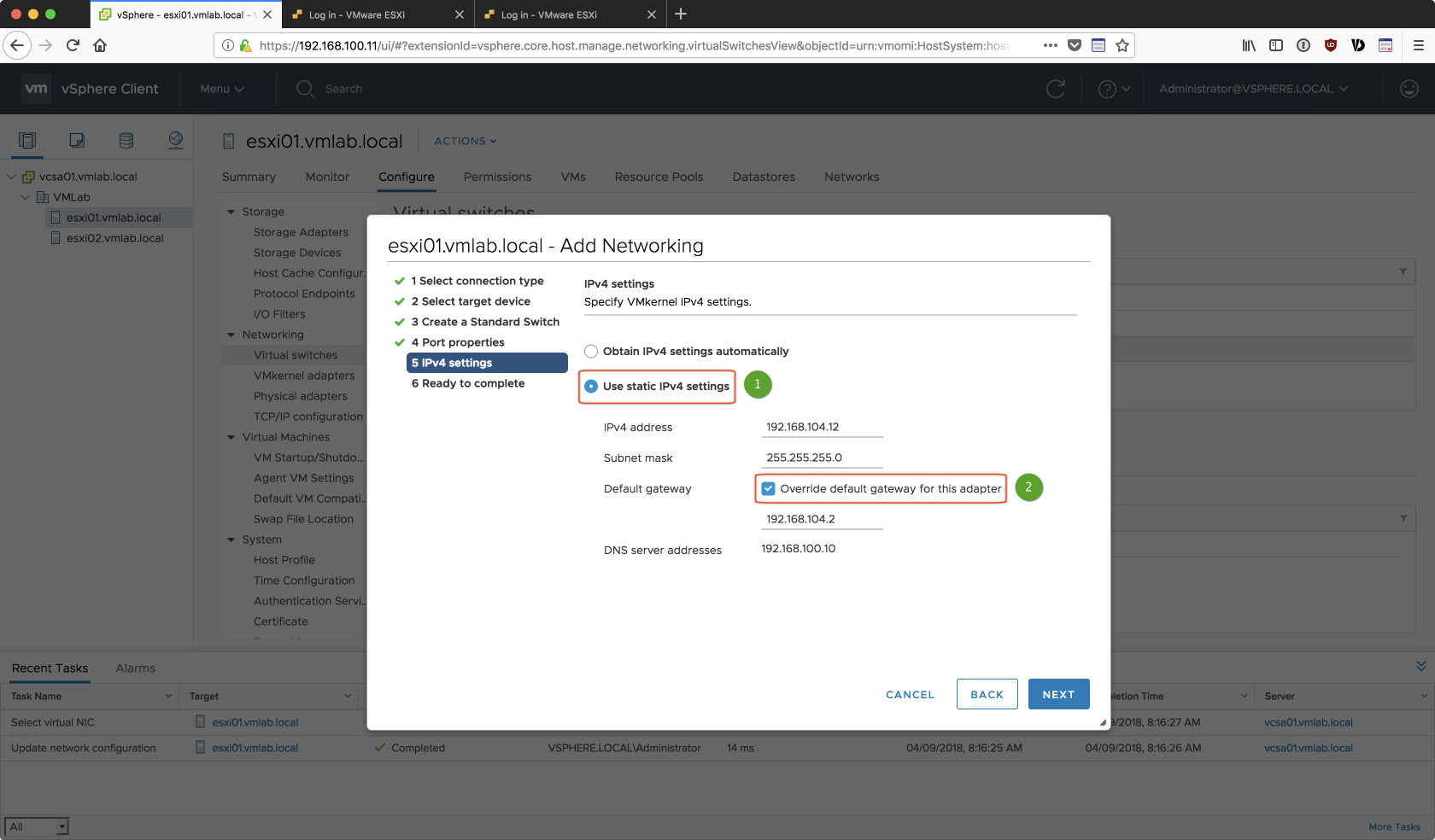

❖ vMotion：一樣注意 Enabled services 中的 vMotion 選項要勾選。IP 則是 192.168.104.12/255.255.255.0 ，gateway 為 192.168.104.2

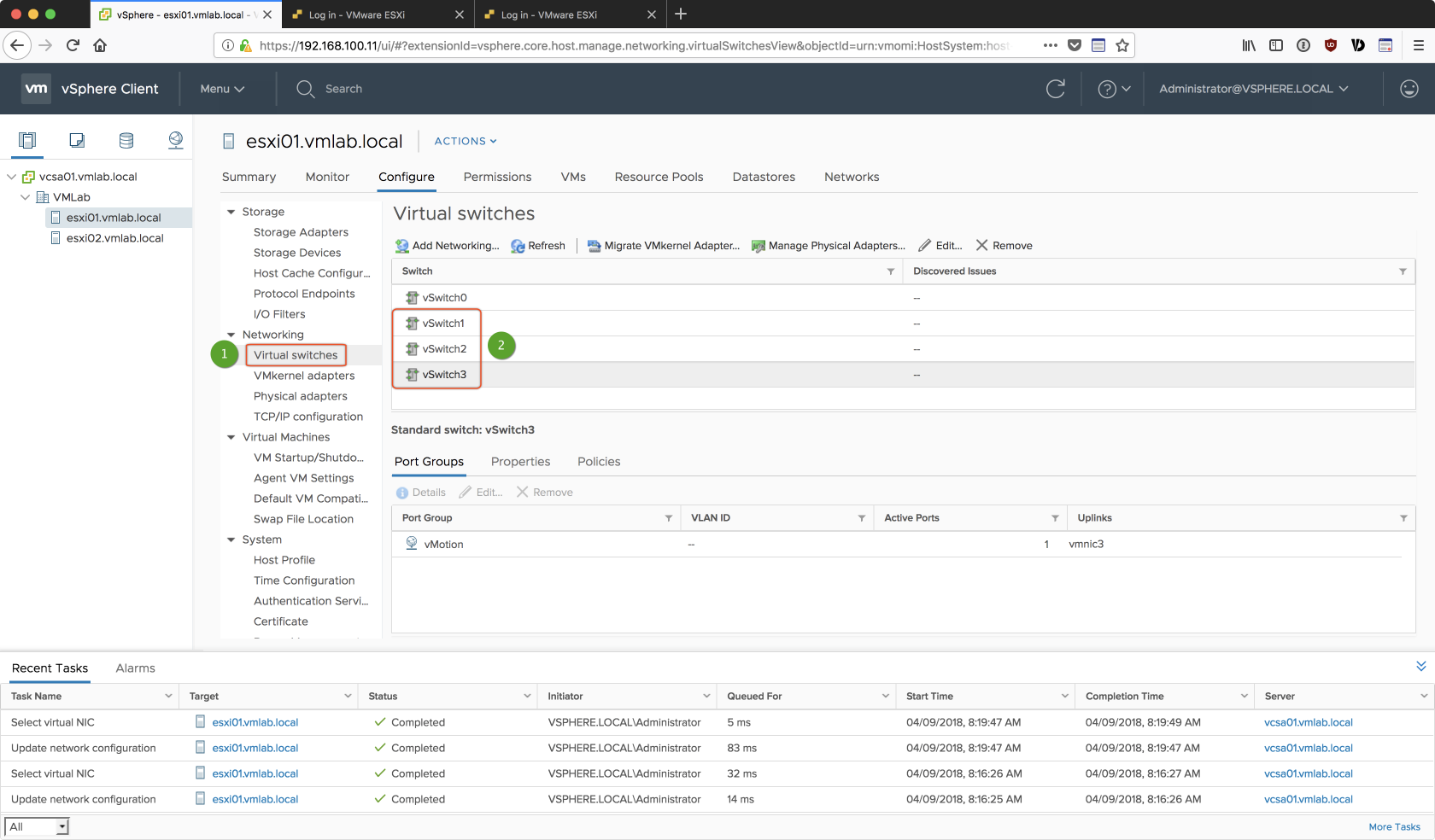

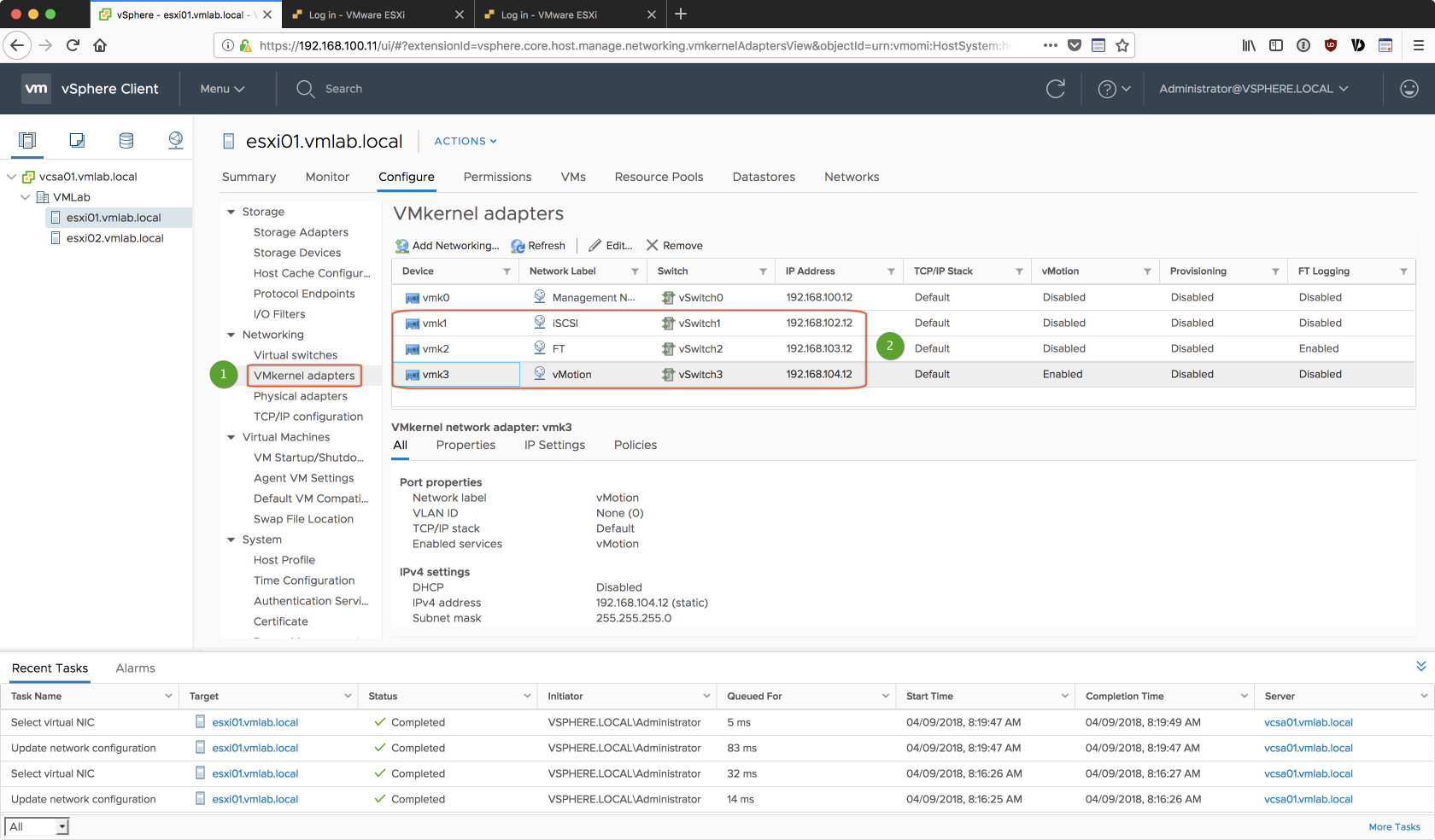

❖ 新增配置完成後，vCenter 會顯示新增的三個 vSwitch 以及三張 VMkernel Adapter

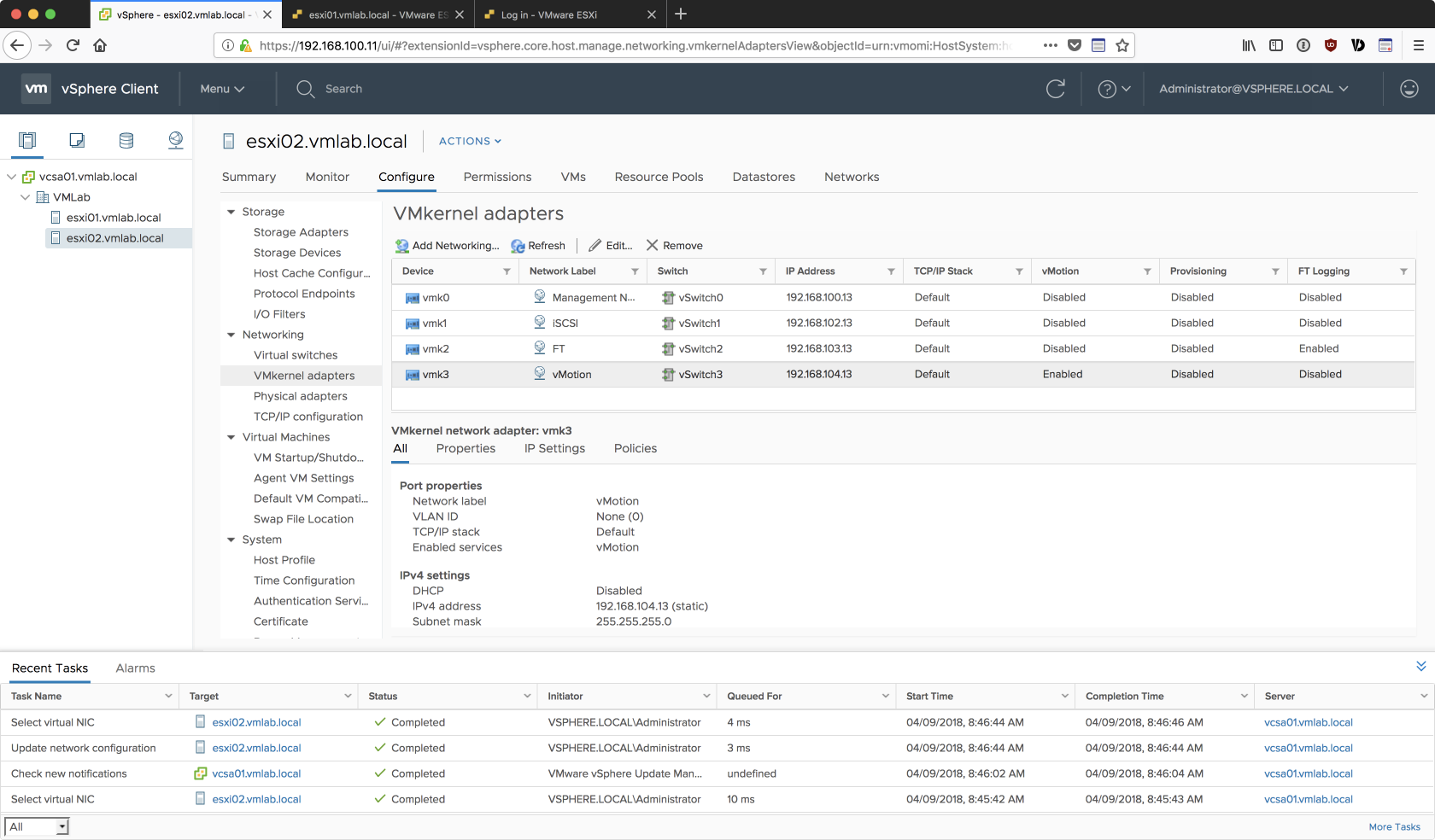

❖ 最後將第二台 ESXi2 VM 也重覆同樣的步驟完成 vSwitch 以及 VMkernel Adapter 的配置
